同轴在线检测,
超越传统焦点监测

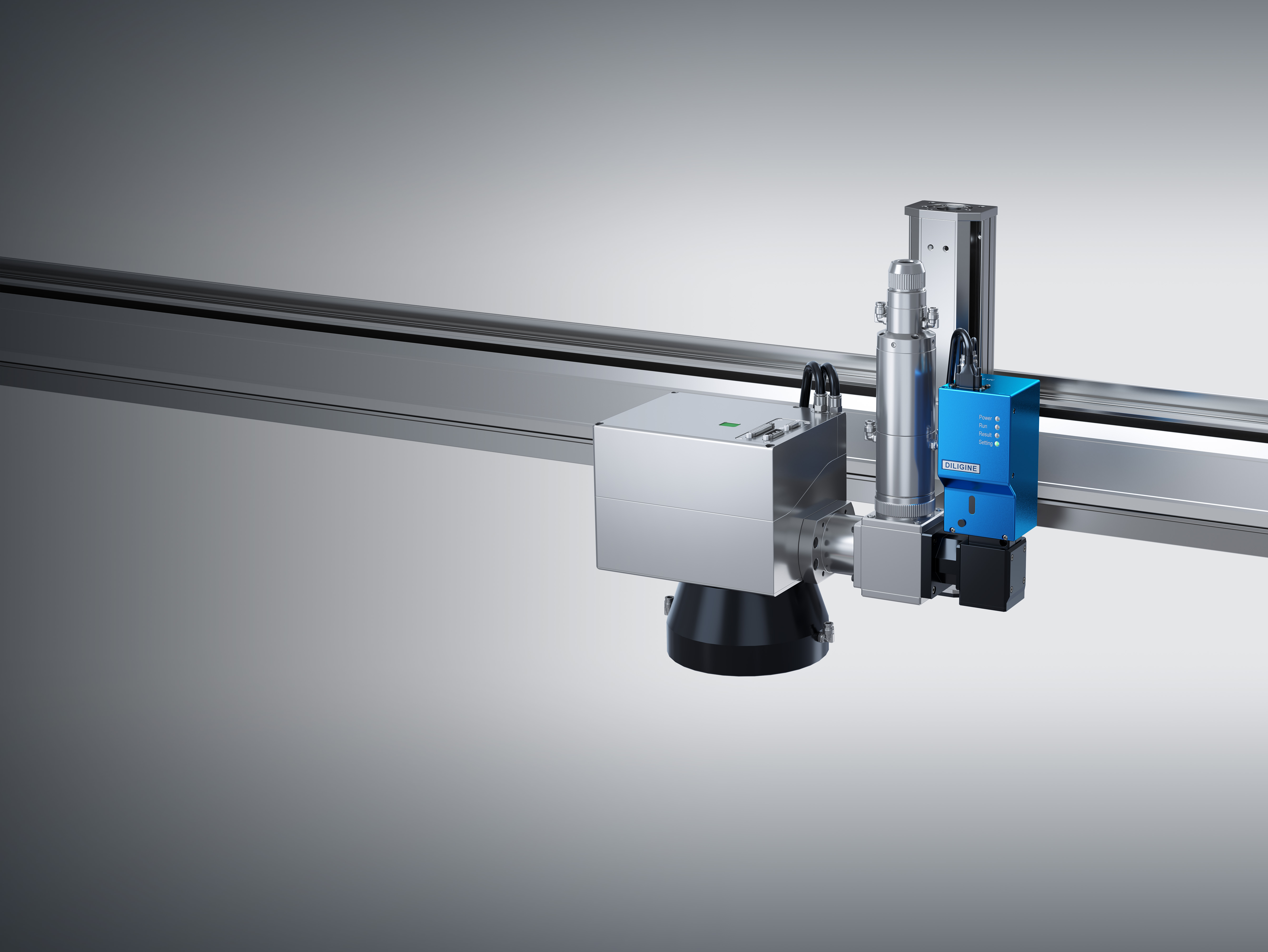

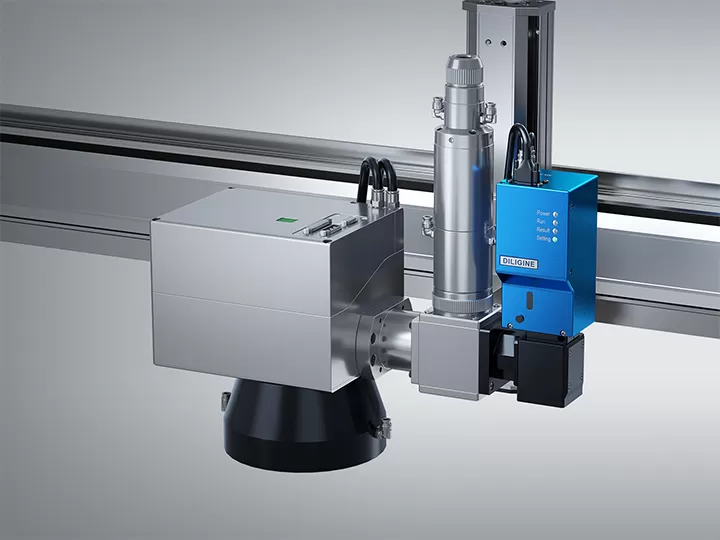

激光焦点测量仪是德擎光学推出的微米级的同轴焦点测量仪器，具有测量精度高、测量量程长、实时反馈的优势，可为焊接焦点稳定性要求高的工位提供有效的解决方案。除此以外，激光焦点测量仪（LFS）还能与激光焊接缺陷检测系统（WDD）搭配使用，全方位保证产品的质量和制程的稳定。

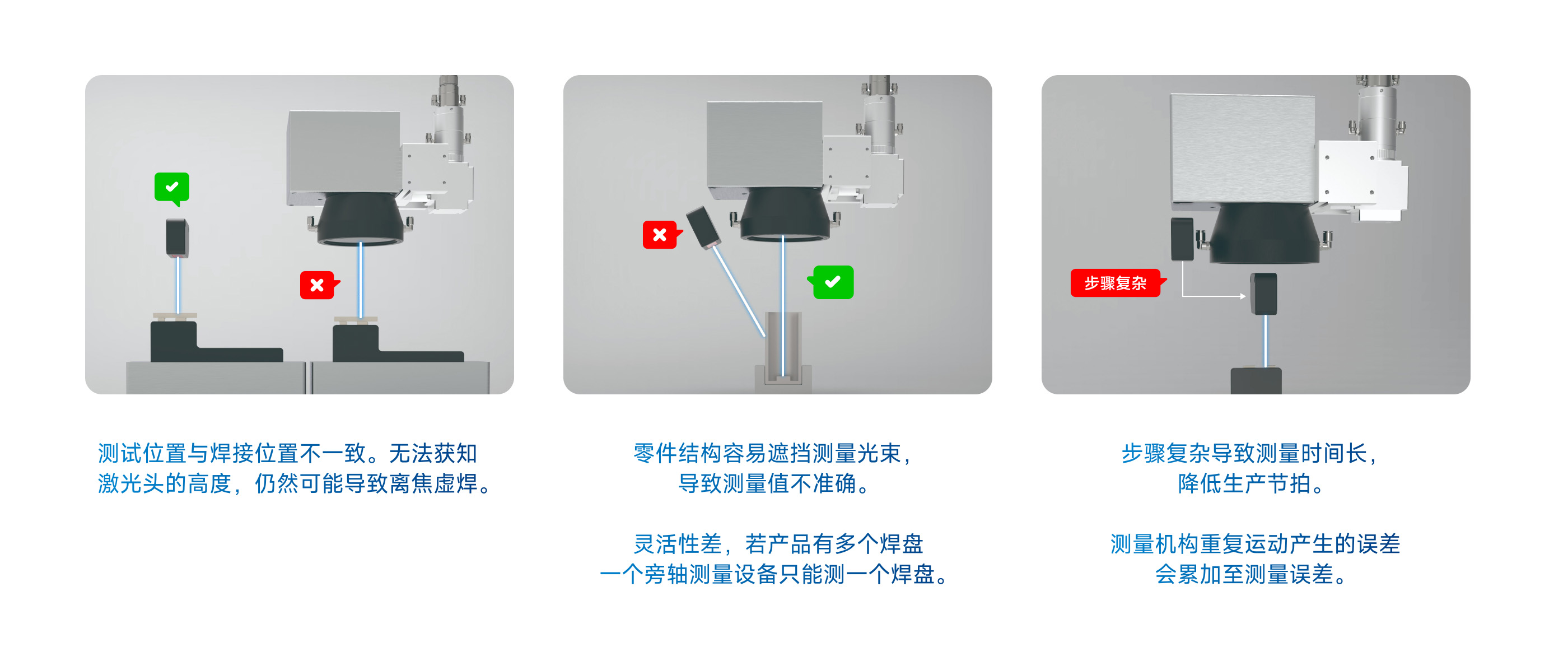

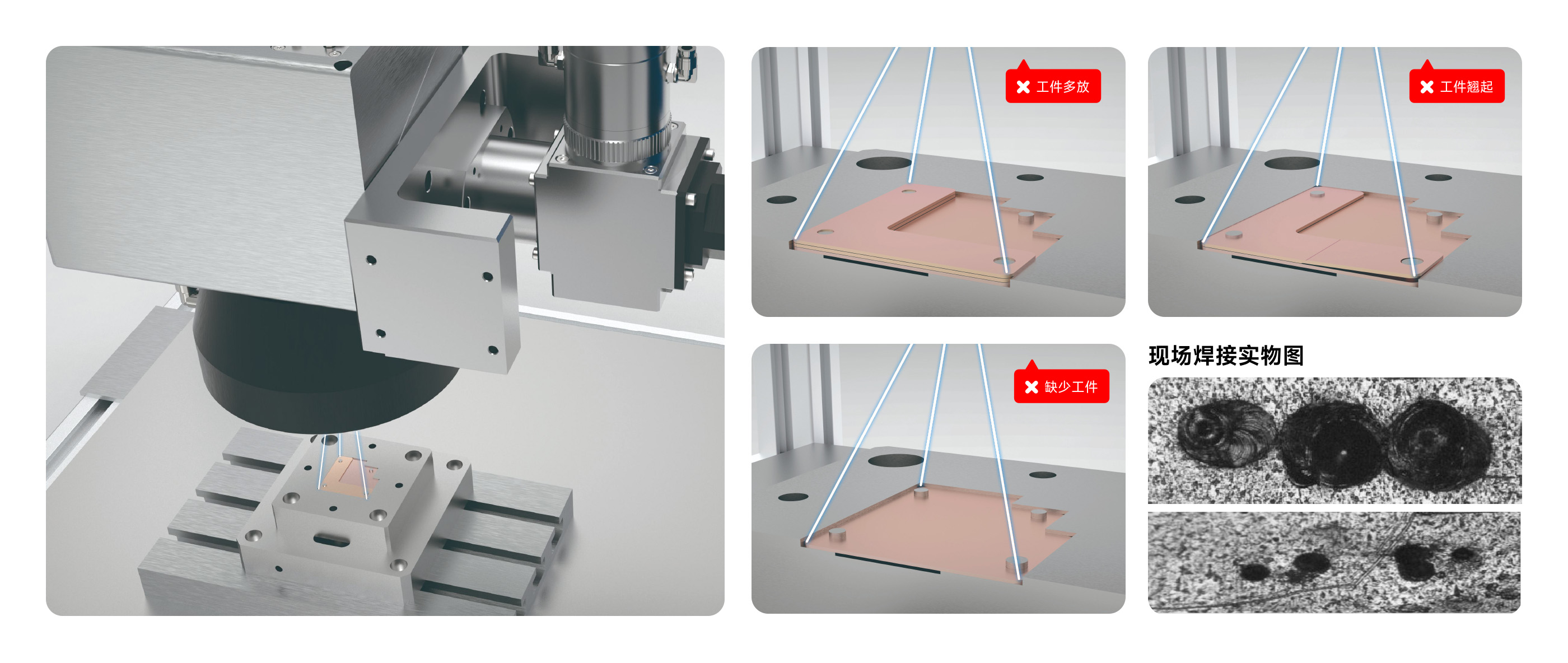

传统焦点检测，
总差那么一点精确度
LFS相较于传统测量的优势
检测点即焊接点
检测点与焊接点一致
不涉及机械移动，无机械误差
避免光路遮挡
焊接与测量位置高度一致
避免光路被旁轴光路遮挡
可以穿过铜嘴检测亦无需担心治具遮挡
无需移动焊接头&工件
减少影响节拍因素
加工效率高
实时反馈，更高精度
同轴测量，
灵敏捕捉每一个焦点偏差

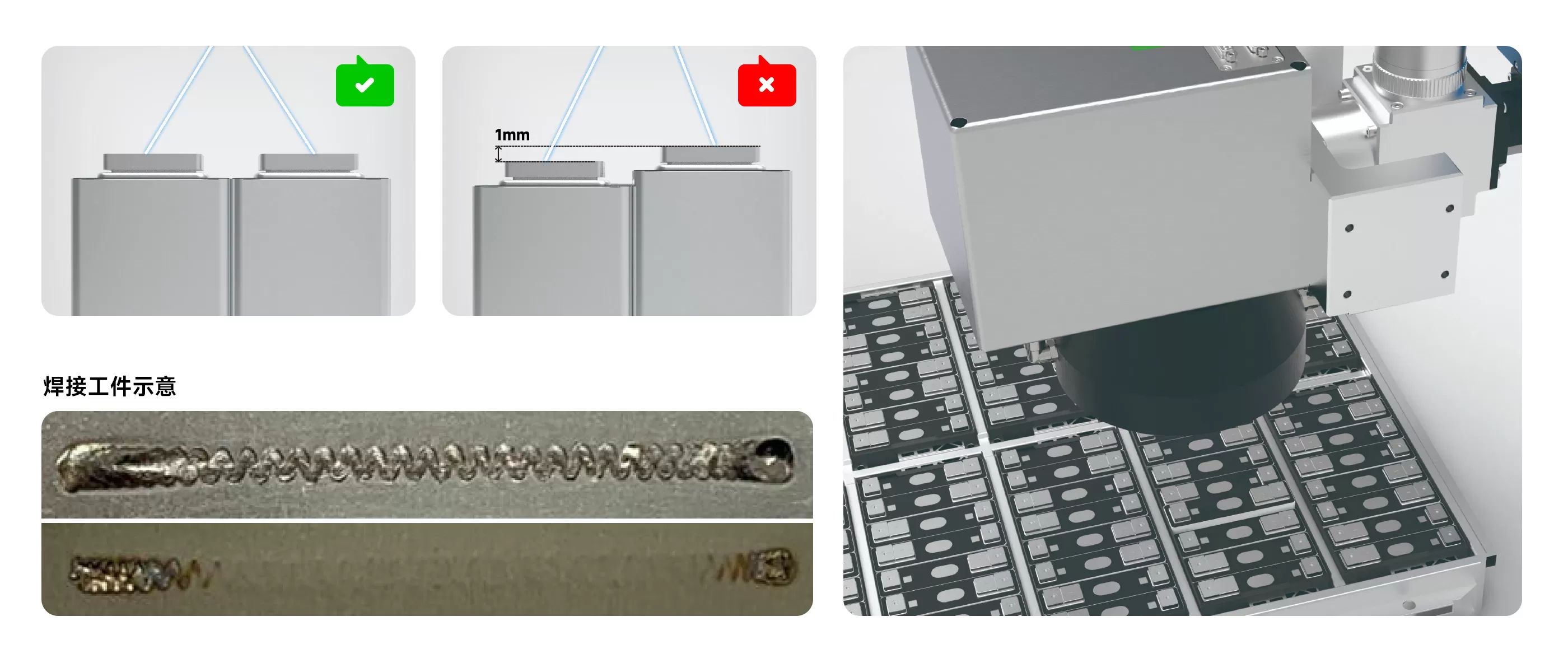

连接片焊接

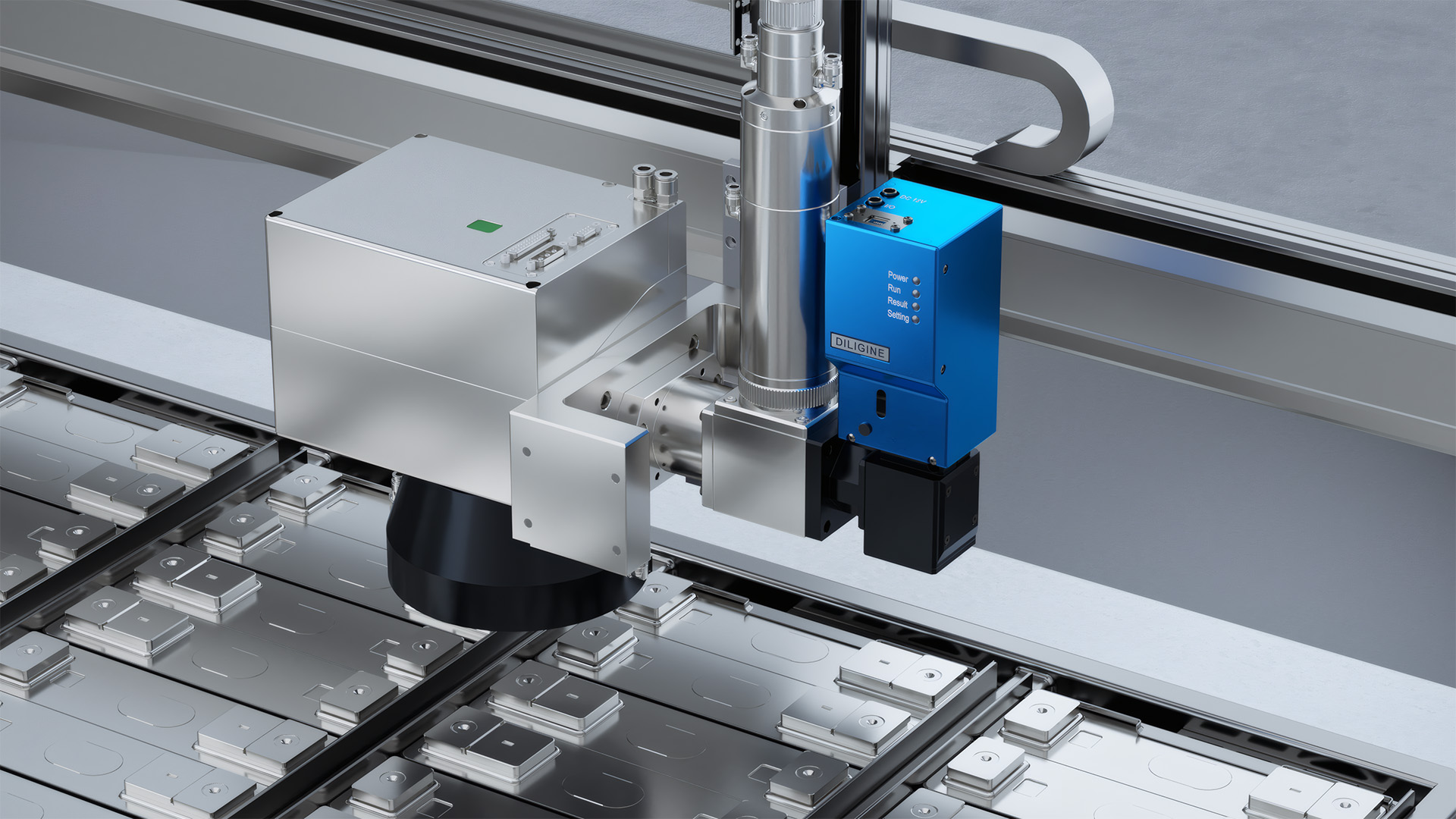

Busbar焊接
同时对多处焊接区域进行独立检测，对于各种影响离焦距离偏差的情况都能识别，实现稳定快速的检测。
测量指定 2 点的高度位置，识别 2 点间的高度差进行检测。
并能同时测量目标物的整体高度变化，实现稳定快速的检测。

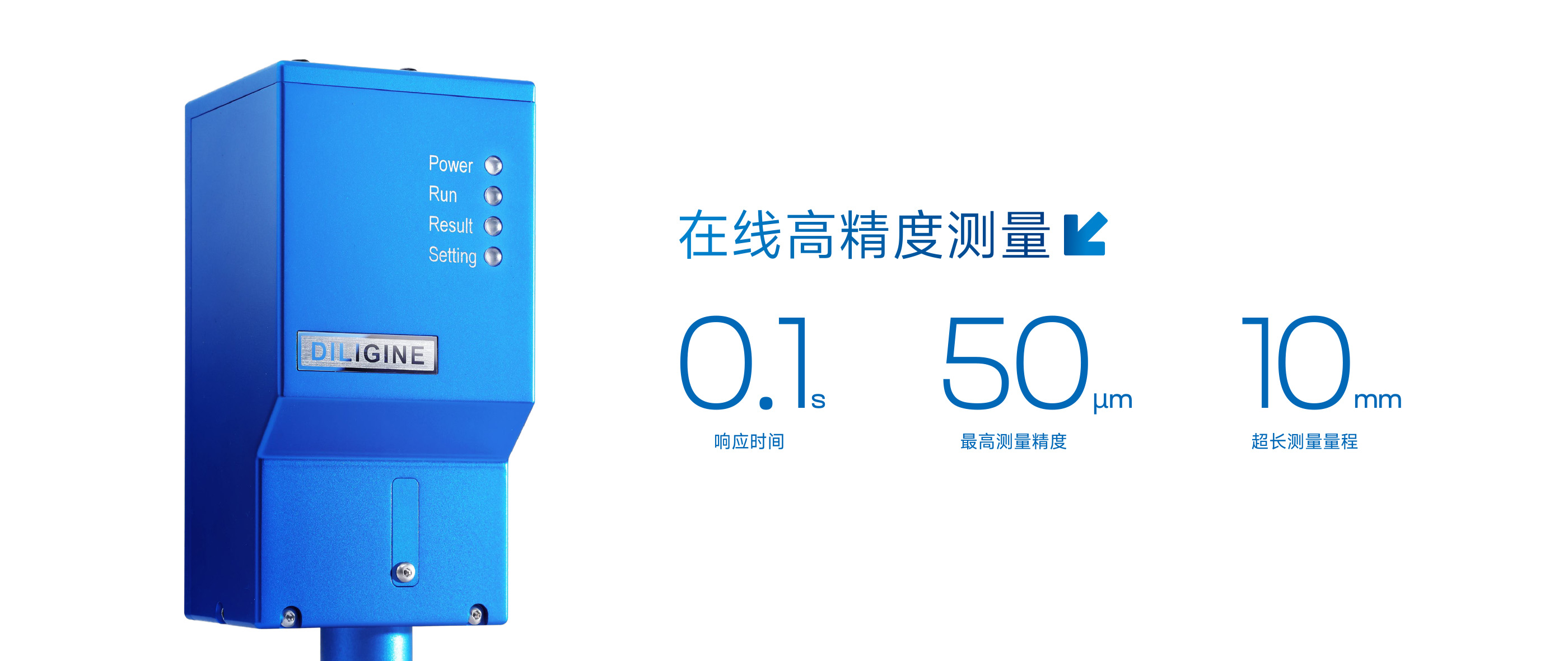

参数说明
|
响应时间
|
≤ 100ms（单次约 15ms）
|
|
测量精度
|
Maximum 50μm※1
|
|
测量距离
|
取决于激光焊接头焦距
|
|
量 程
|
≥ 10mm※2
|
|
光 源
|
940nm
|
|
集成选项
|
提供 SDK 供客户集成
|
|
通讯协议
|
TCP / IP / 模拟量Analog/ IO
|
| 接口类型 |
I/O、百兆 / 千兆网络、AO
|
|
电源供电
|
DC±12V
|
|
防护等级
|
IP50
|
|
工作环境温度
|
虚焊，焊穿，炸点，激光能量异常，表面污染，保护气异常，离焦量异常 |
| 工作环境温度 |
+5℃至 +55℃
|
| 相对湿度 |
≤ 90%
|
注：※1 受工件表面粗糙度及激光头焦距影响 ※2 取决于聚焦镜焦距 ※3 使用前预热 15min
