高精度实时检测，
工艺瑕疵无所遁形。

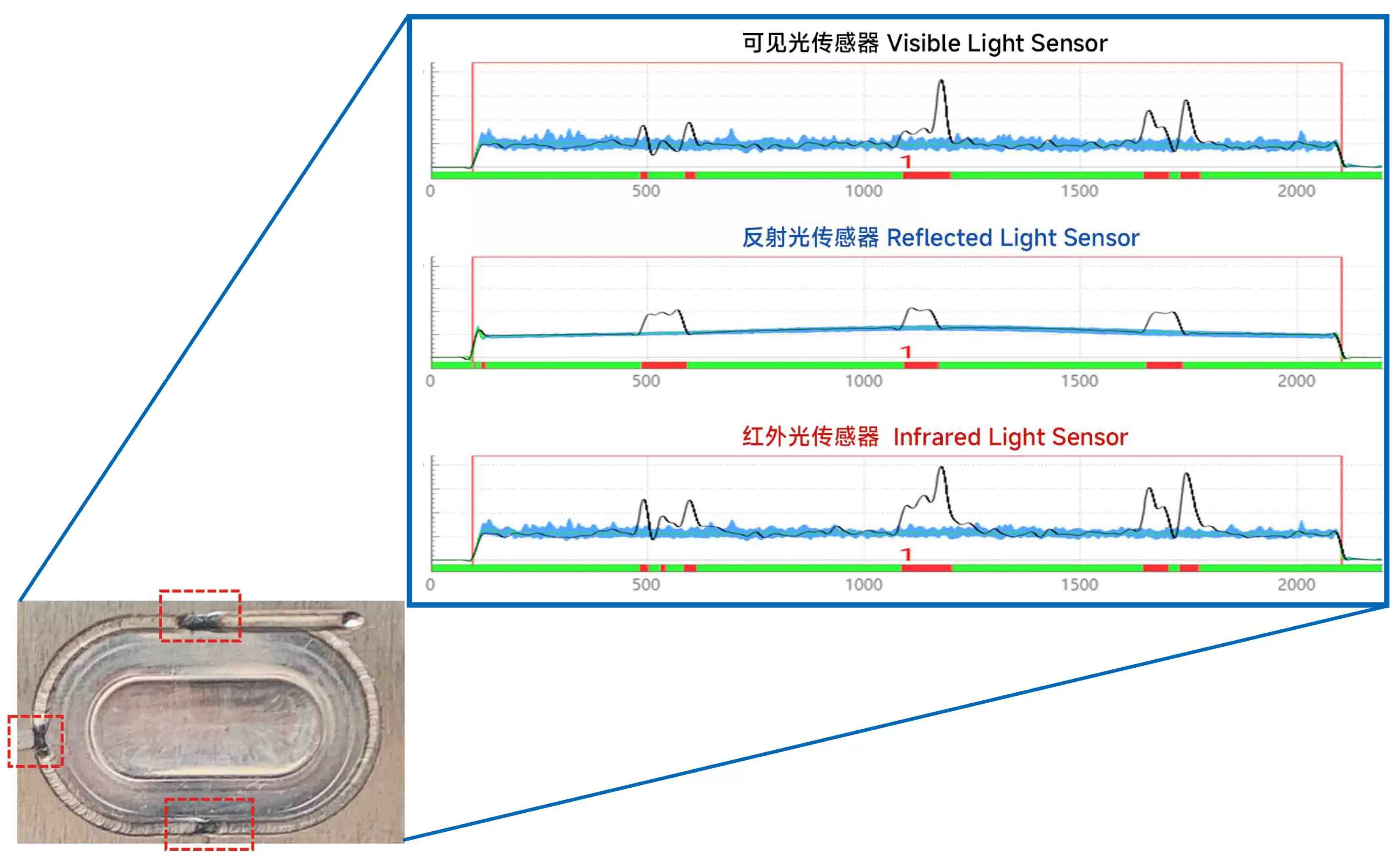

激光焊接过程中产生的光信号 , 如金属蒸汽、激光反射以及熔池热辐射等 , 可反映焊接状态及缺陷；

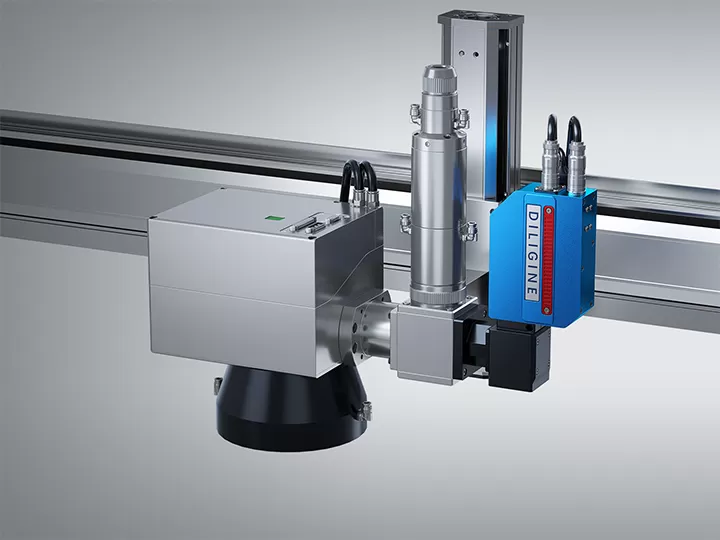

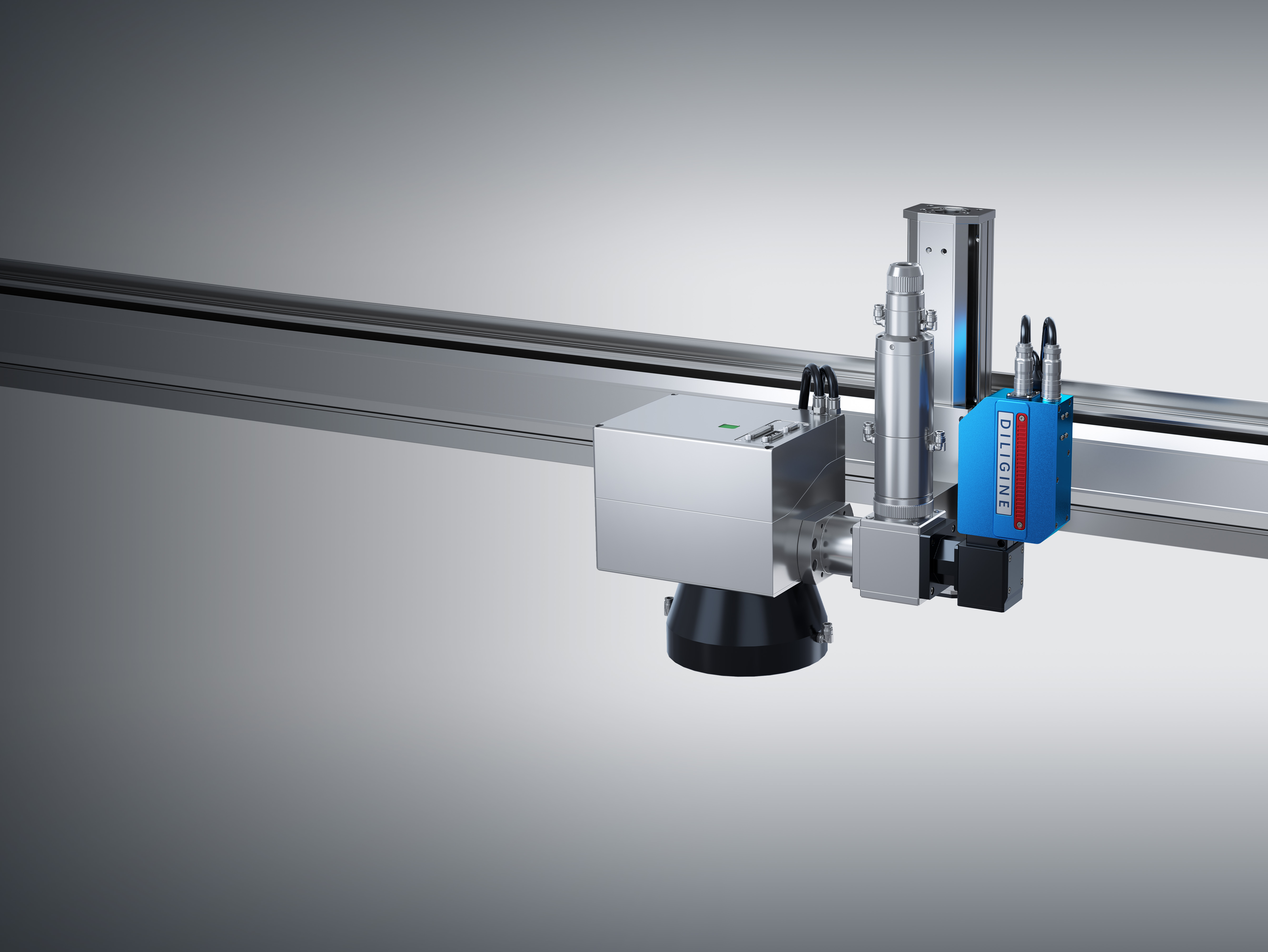

焊接缺陷检测仪（WDD）通过光电传感器将光信号转为电信号，分析后获取焊缝缺陷信息，实现缺陷检测与质量控制。
焊接缺陷检测仪（WDD）通过光电传感器将光信号转为电信号，分析后获取焊缝缺陷信息，实现缺陷检测与质量控制。
边焊边检，
第一时间溯源修正。
多任务并行处理

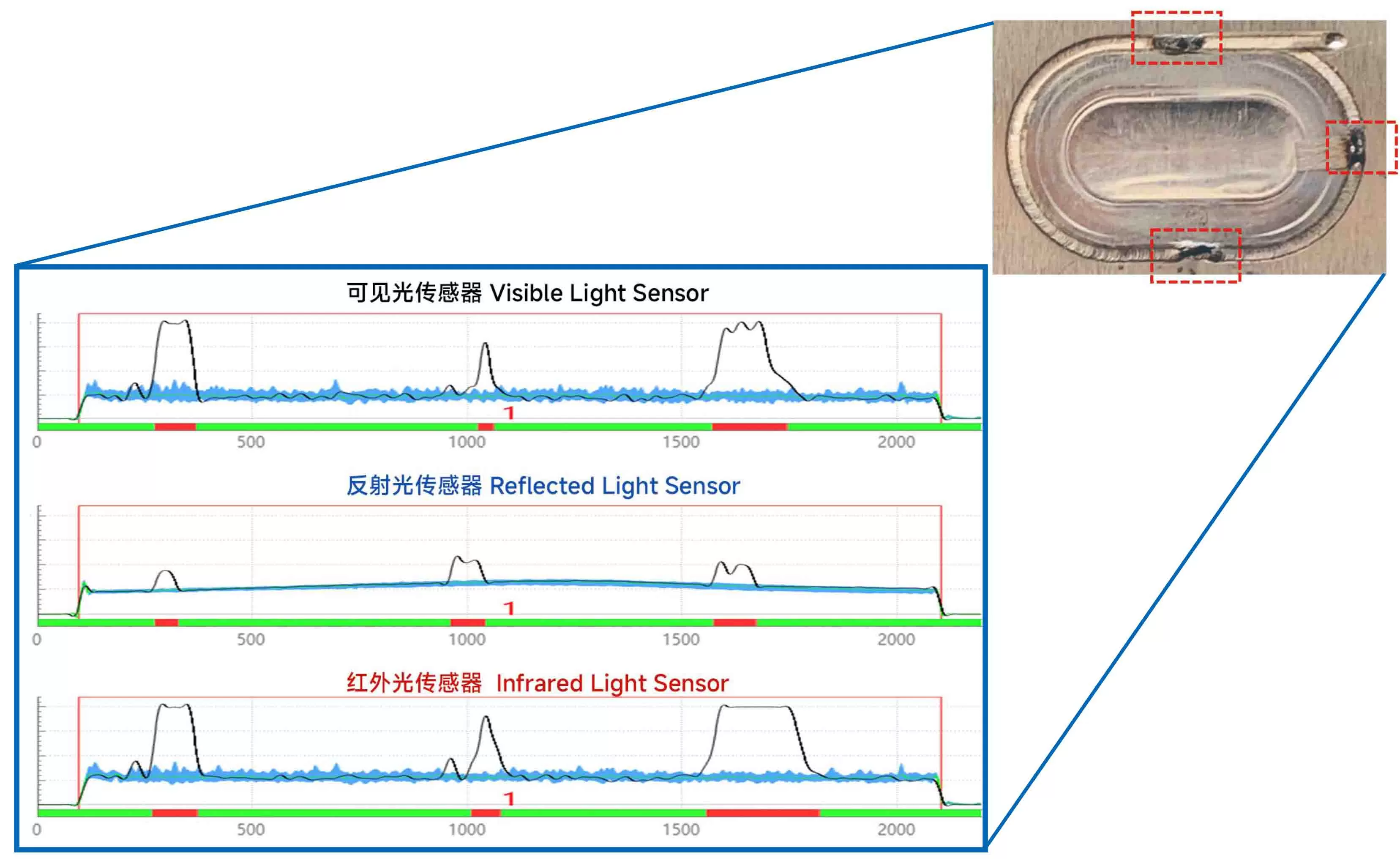

实时监测，即时反馈
简洁易用的人机交互界面
最高采集频率可达200khz
独立运算
全新ARM+FPGA架构
高速信息处理
用数据找到更稳定的工艺标准
广泛适配
适配主流品牌激光器、激光头
可独立外接或内置集成
满足多元场景需求
建立更稳定收敛的工艺参数。
工艺标准适配
监控产线焊接质量
预见机台不良状态

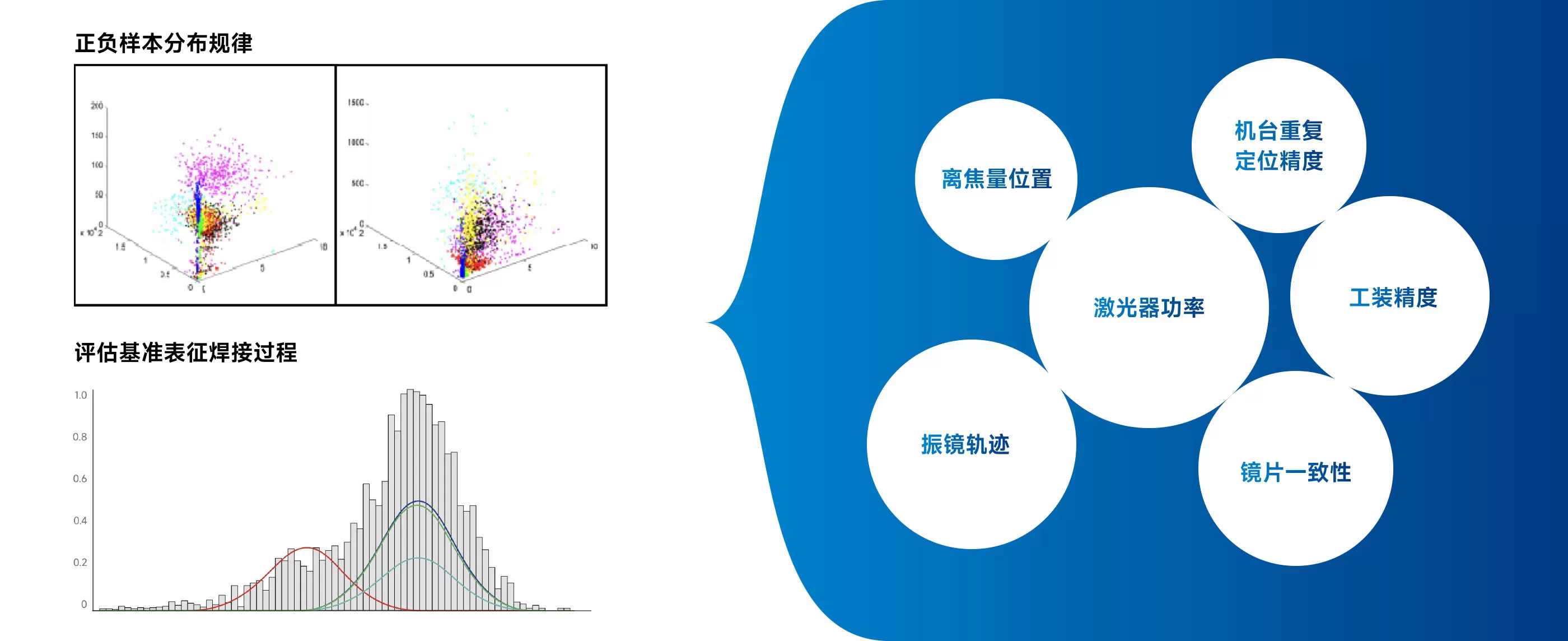

确定收敛工艺
导入新设备时，需要对每个线体的设备进行参数微调，WDD可采集数据确认工艺标准，保证产线一致性

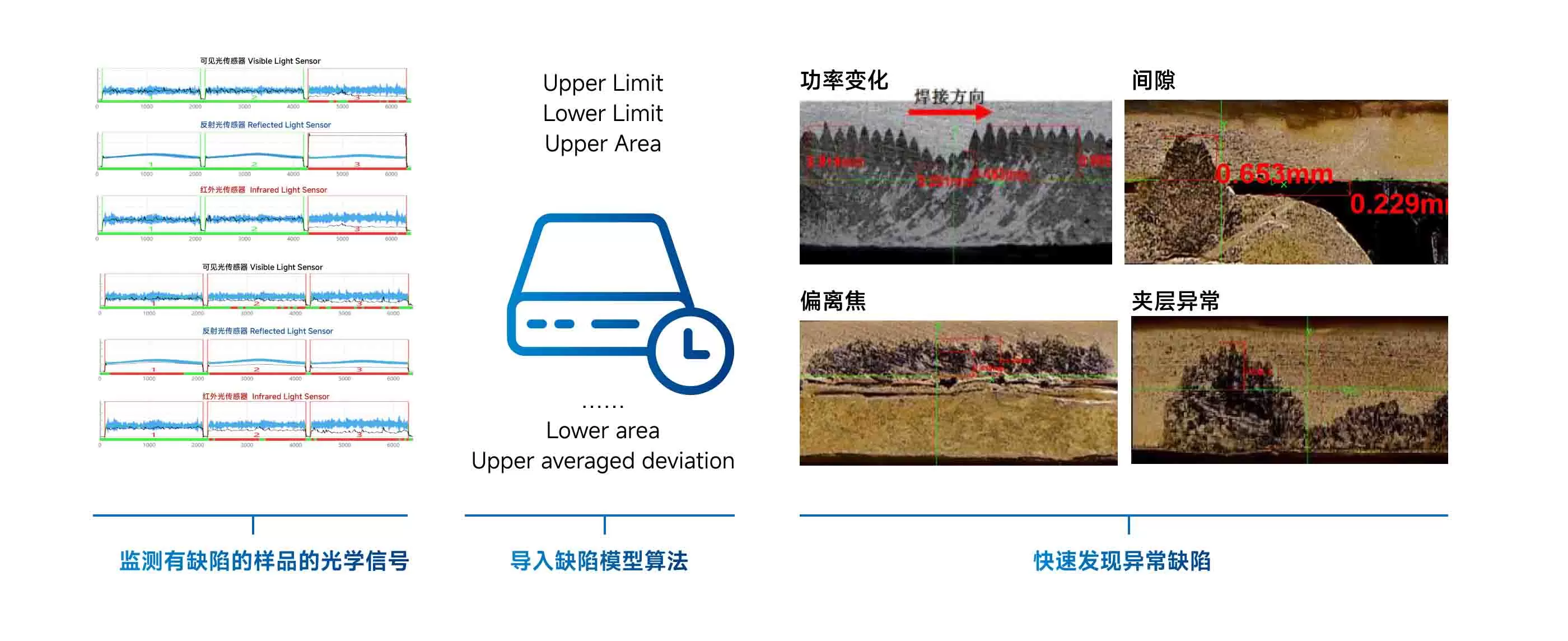

快速锁定问题类别，减少问题诊断的时间成本

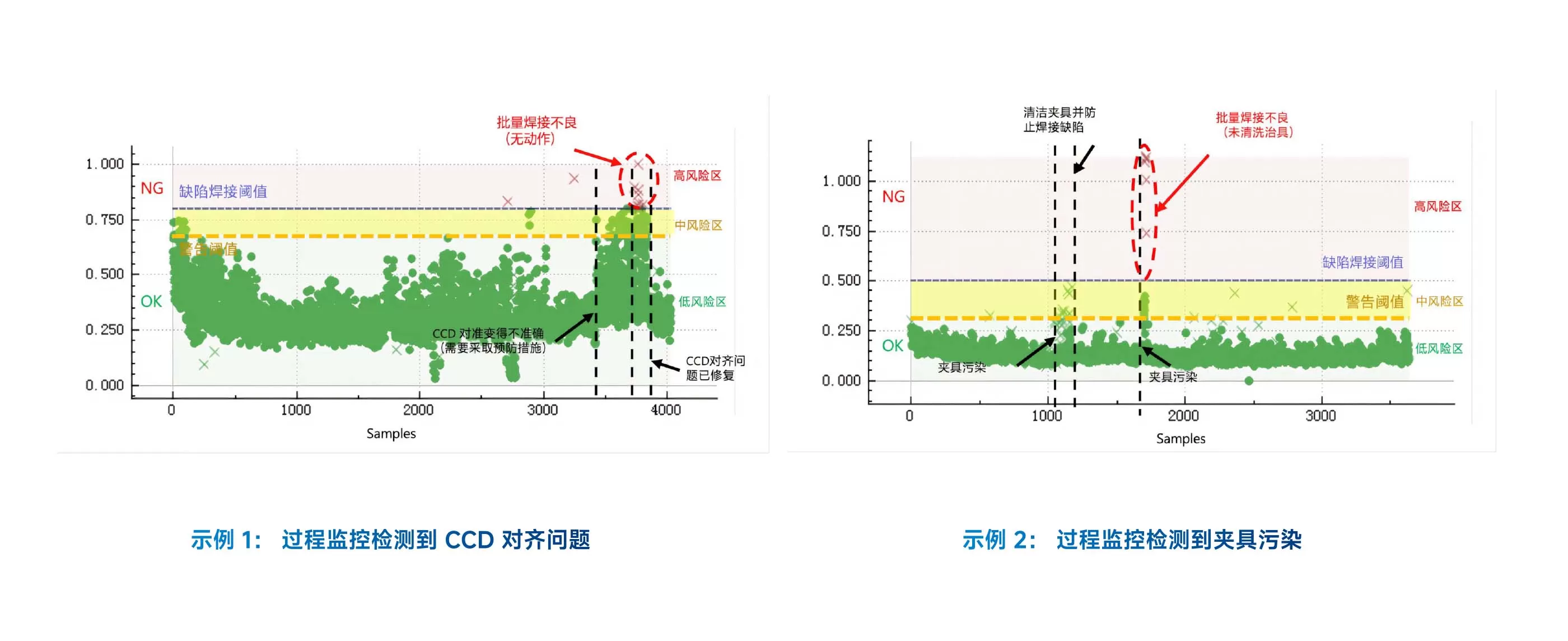

提前预警焊接缺陷，实现过程监控与数据统计，为提高生产质量决策提供助力

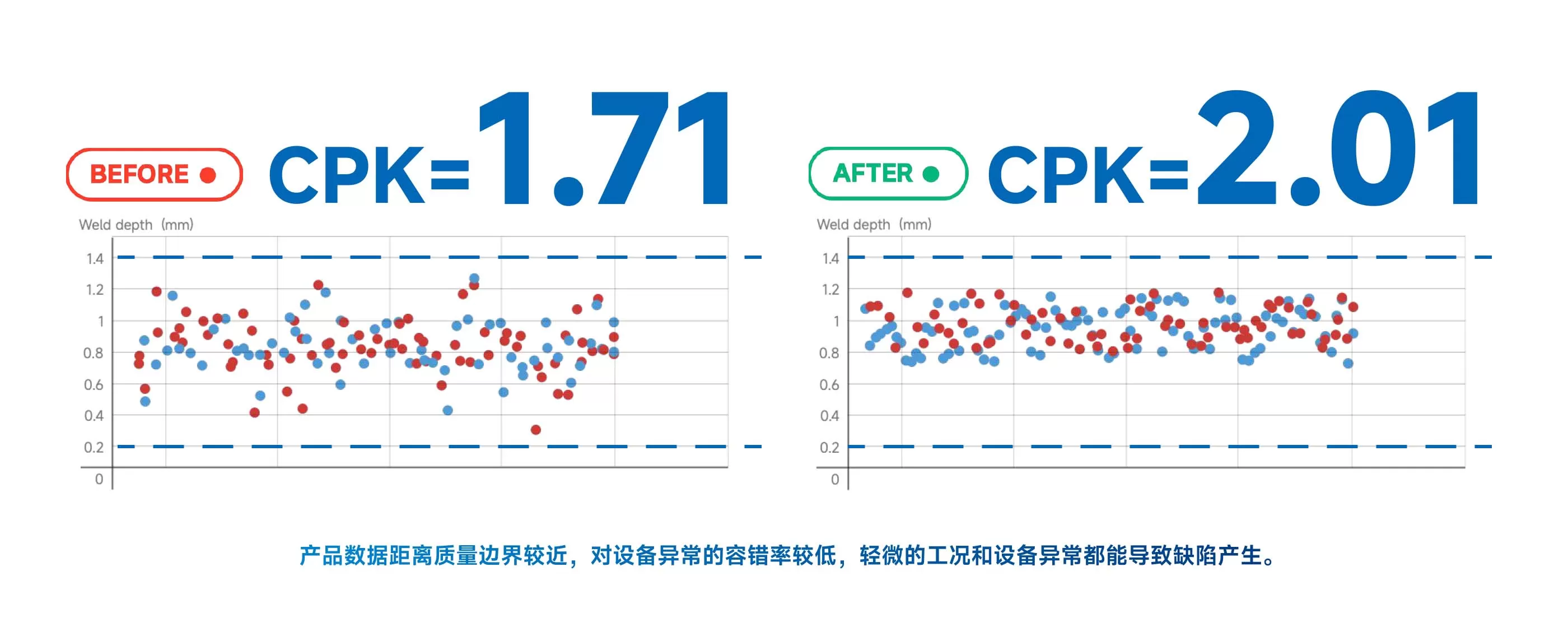

确定更稳定收敛的焊接工艺参数，提高熔深CPK，提高工艺容错率

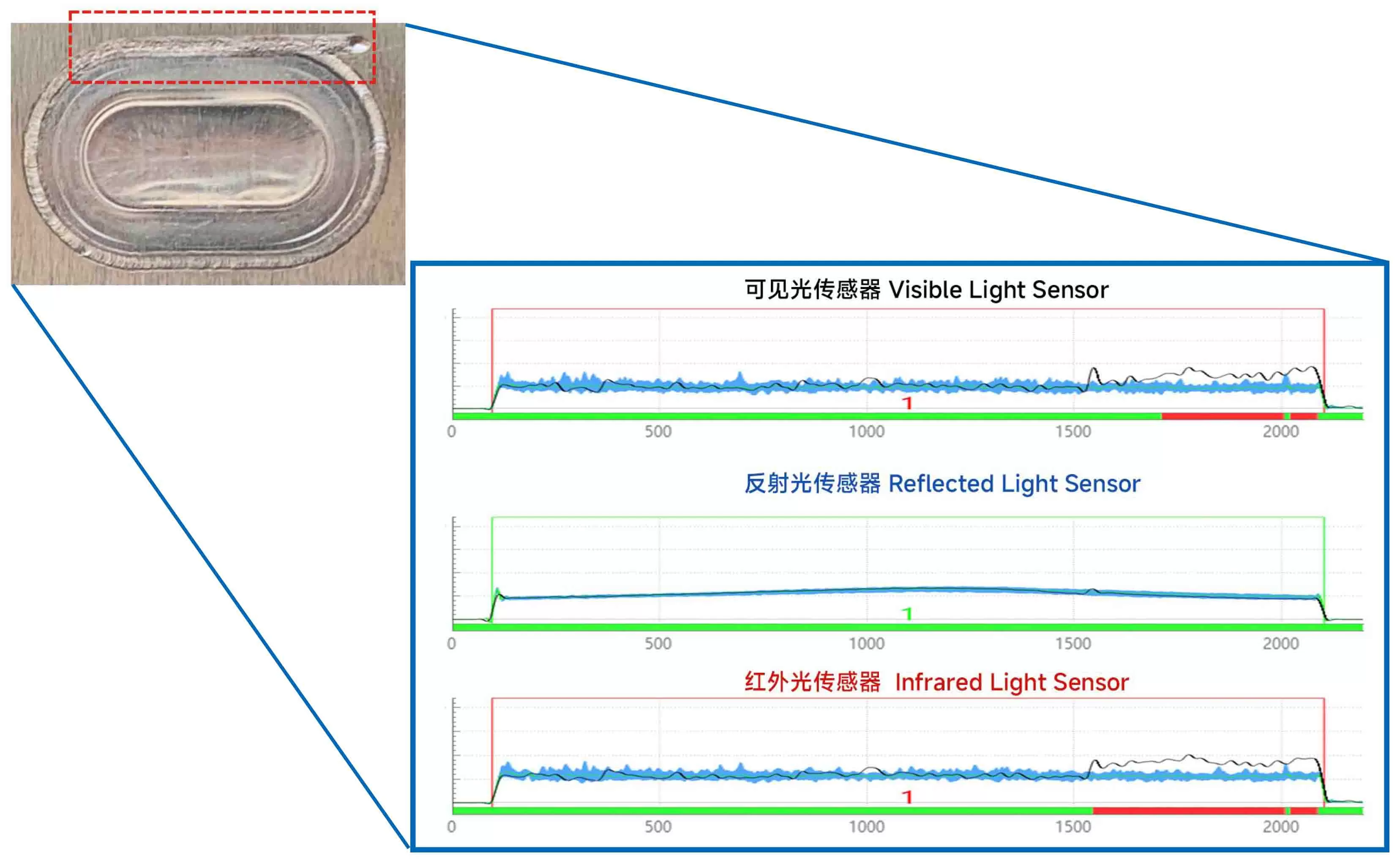

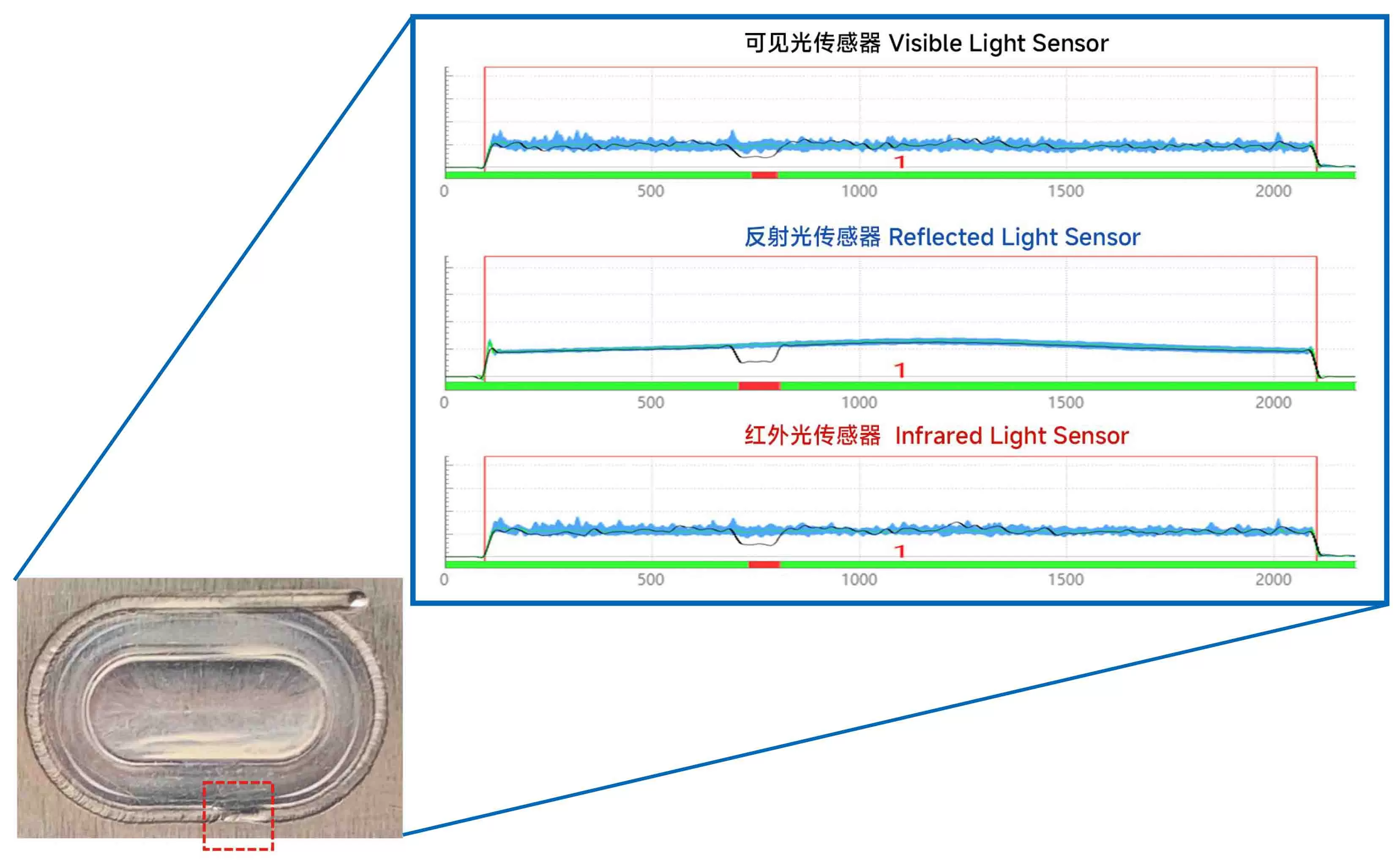

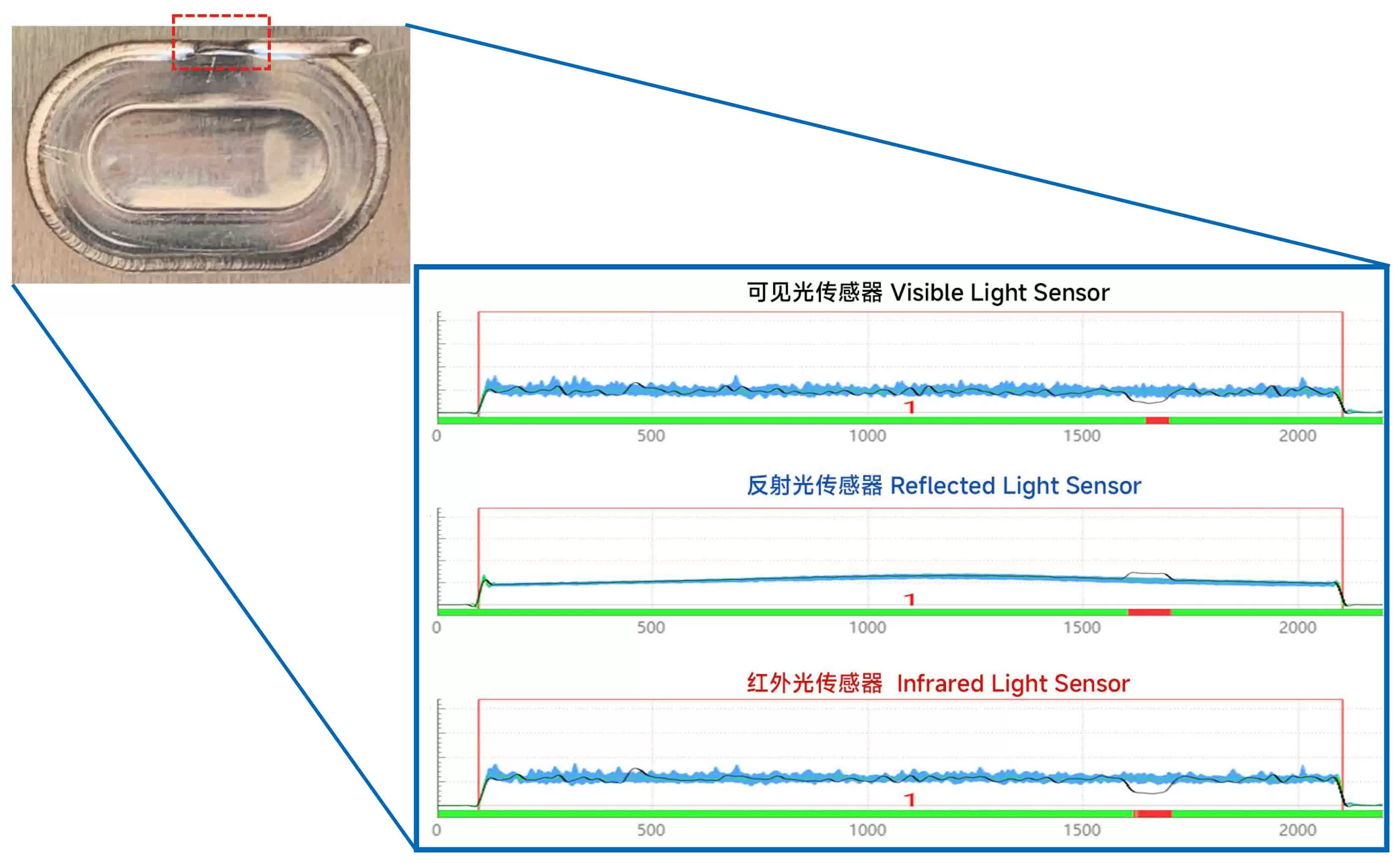

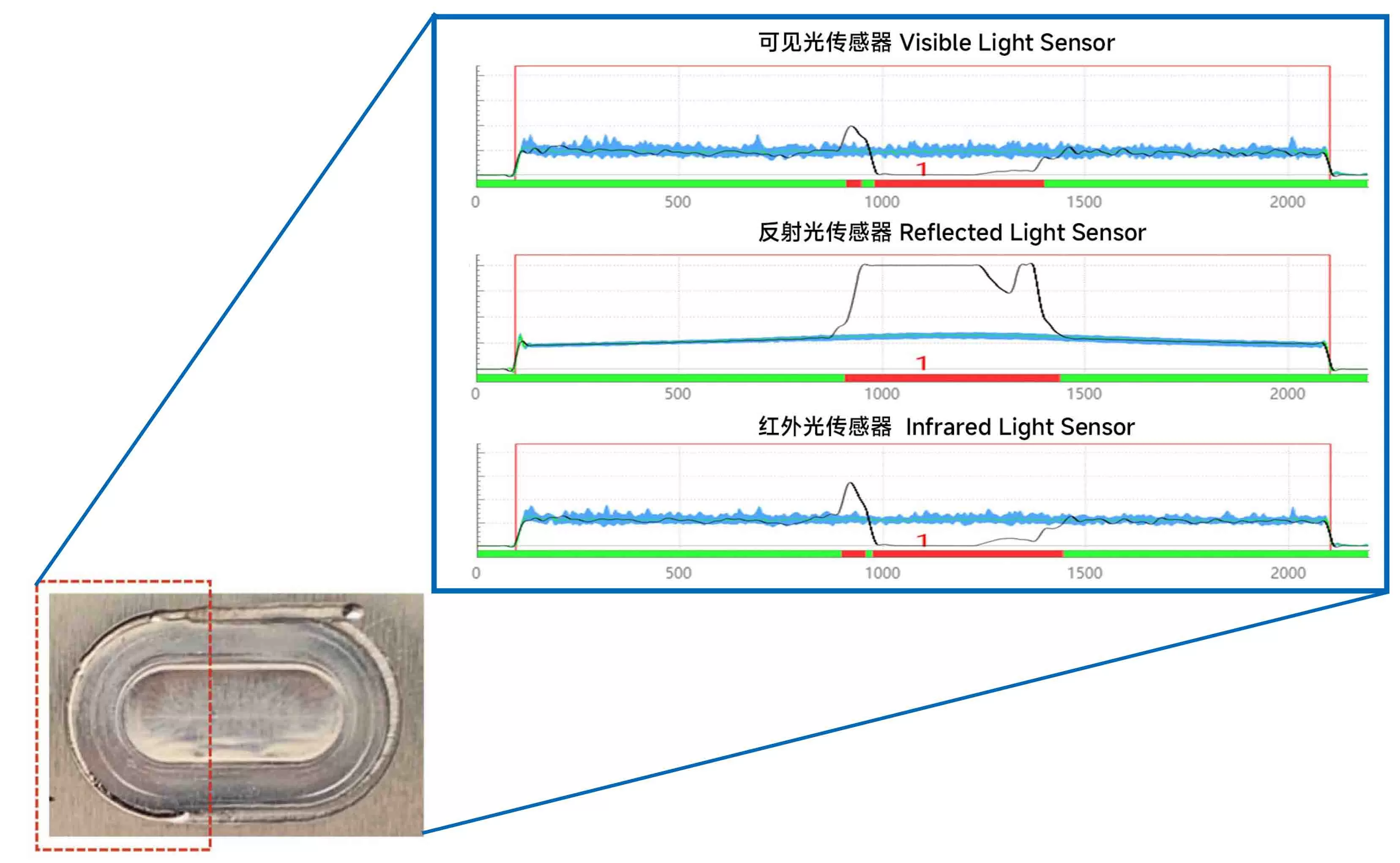

精准识别
20+缺陷类型。
*以上未完全列举，更多类型请
咨询
咨询
参数说明
| 适用激光功率 | 20W-20kW |
| 感应光谱范围 | 400nm-1800nm |
| 传感信号类型 | 可见光、背反射光、红外热辐射、激光功率反馈 |
| 可拓展模块 | 相机、光谱仪 |
| 兼容激光光源 | Fiber 激光、Disk 激光、Diode 激光、YAG 激光、蓝光激光、脉冲激光、环形激光 |
| 兼容激光头 | 定焦激光头、摆动激光头、扫描振镜激光头 |
| 防护等级 | IP50 |
| 采集频率 | Max 1MHz |
| 通讯协议 | TCP/IP |
| 接口类型 | 千兆网络 |
| 电源供电 | +15V |
| 可识别缺陷 | 虚焊，焊穿，炸点，激光能量异常，表面污染，保护气异常，离焦量异常 |
| 工作环境温度 | +5℃至 +55℃ |
| 相对湿度 | <90% |
| 重量 | 约 2.4kg(含光路校准模块) |
