采集光学相干信号，
实时测量激光焊接熔深。

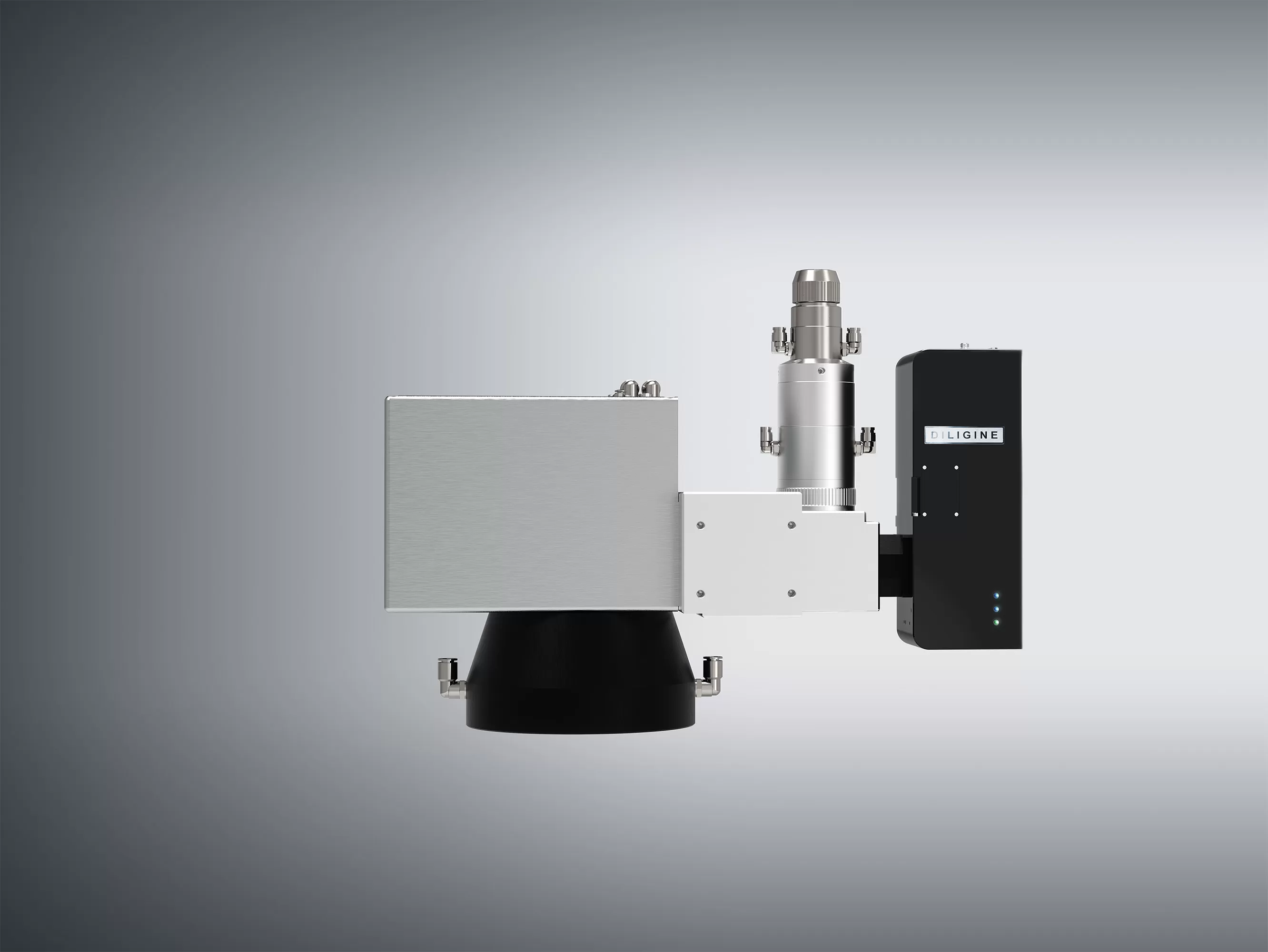

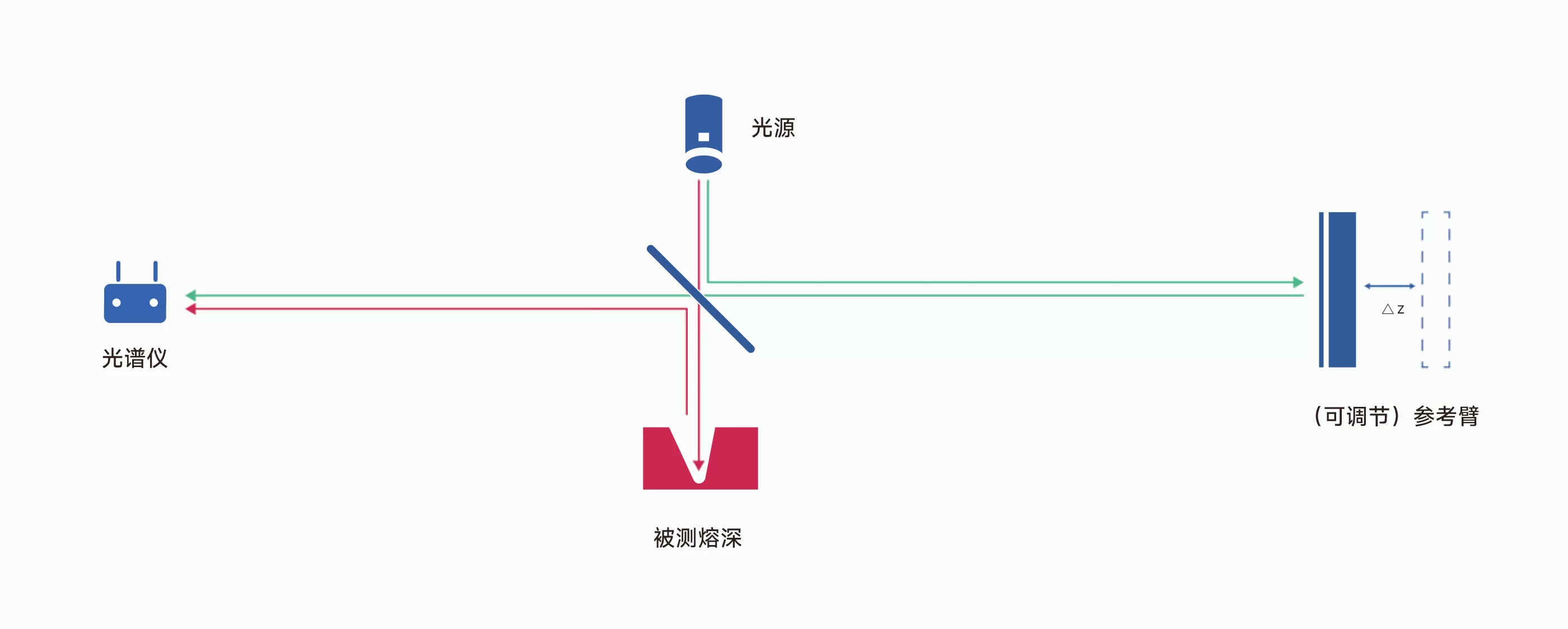

激光焊接熔深测量仪（WDM）是一款激光焊接在线检测系统。在激光焊接中利用 OCT 测量距离的功能，将工件测量信号与测量参考信号对比，从而获取熔池深度信息，并进行提取和深度判断，测量工件表面形貌和匙孔深度。
边焊边检，
第一时间发现熔深问题。
焊接质量全覆盖
焊前焊缝跟踪
焊中熔深测量
焊后焊缝成形检测
高稳定性
不受焊接杂散光影响
适用于不同的材料
直接测量匙孔深度
高速高测量精度
无损实时测量，即时反馈
微米级分辨率

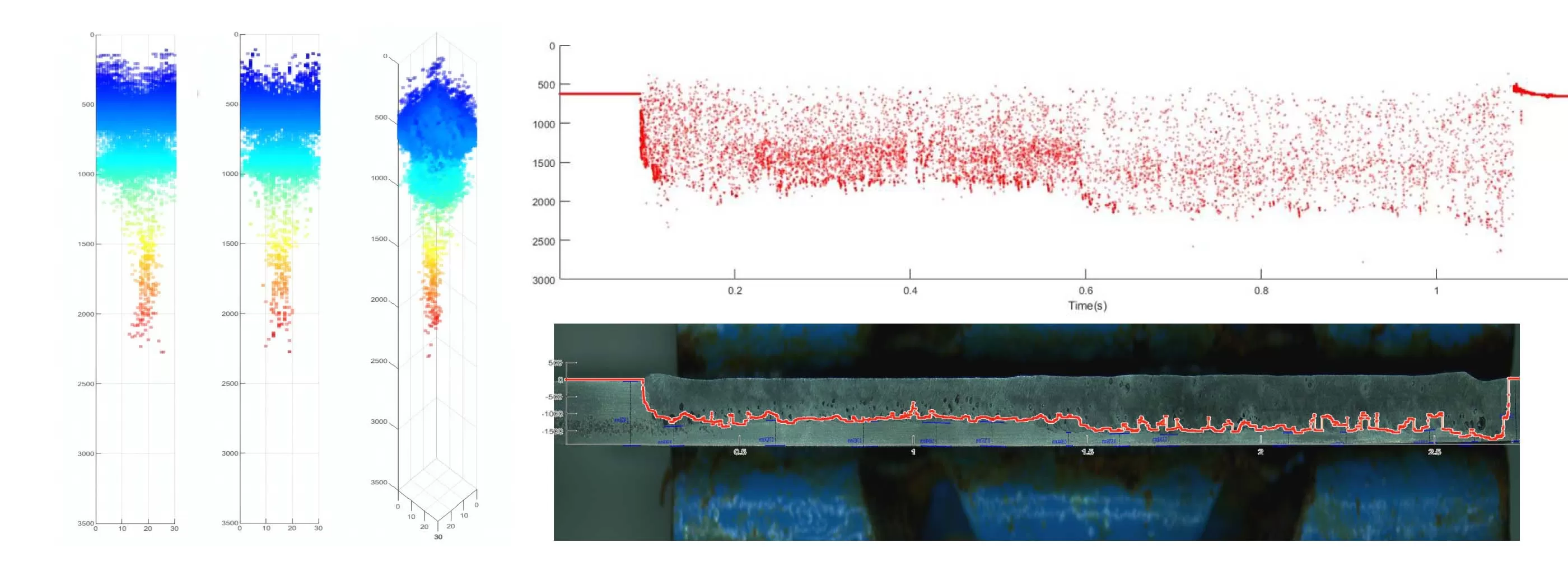

熔深测量仪应用示例
参数说明
|
波长
|
840nm
|
|
轴向测量量程
|
3mm/9mm（其他量程可定制）
|
|
轴向分辨率
|
8μm/15μm |
|
采样频率
|
Max 250kHz
|
| 参考臂调节 |
电动100mm可调；光纤长度二阶调节机制
|
| 测量光斑大小* |
50μm
|
| 熔深测量精度 | ≤10%总熔深（绝对精度误差需基于工艺评估） |
|
额定功率
|
500W |
|
熔深扫描仪尺寸
|
130mm x 110mm x 303mm
|
|
熔深扫描仪重量
|
4.2kg(含冷却水)
|
|
信号采集控制器尺寸
|
482mm x 334mm x 176mm
|
| 操作系统 | Win10 |
|
熔深扫描仪兼容性
|
与固定相机端口兼容
|
|
外部通信
|
TCP/IP、I/O |
|
工作环境温度
|
+10℃ to +45℃
|
| 相对湿度 | max. 80%，无凝露 |
|
防护等级
|
IP50
|
