光コヒーレンス信号を取得し、
レーザ溶接の溶込み深さをリアルタイムに測定。

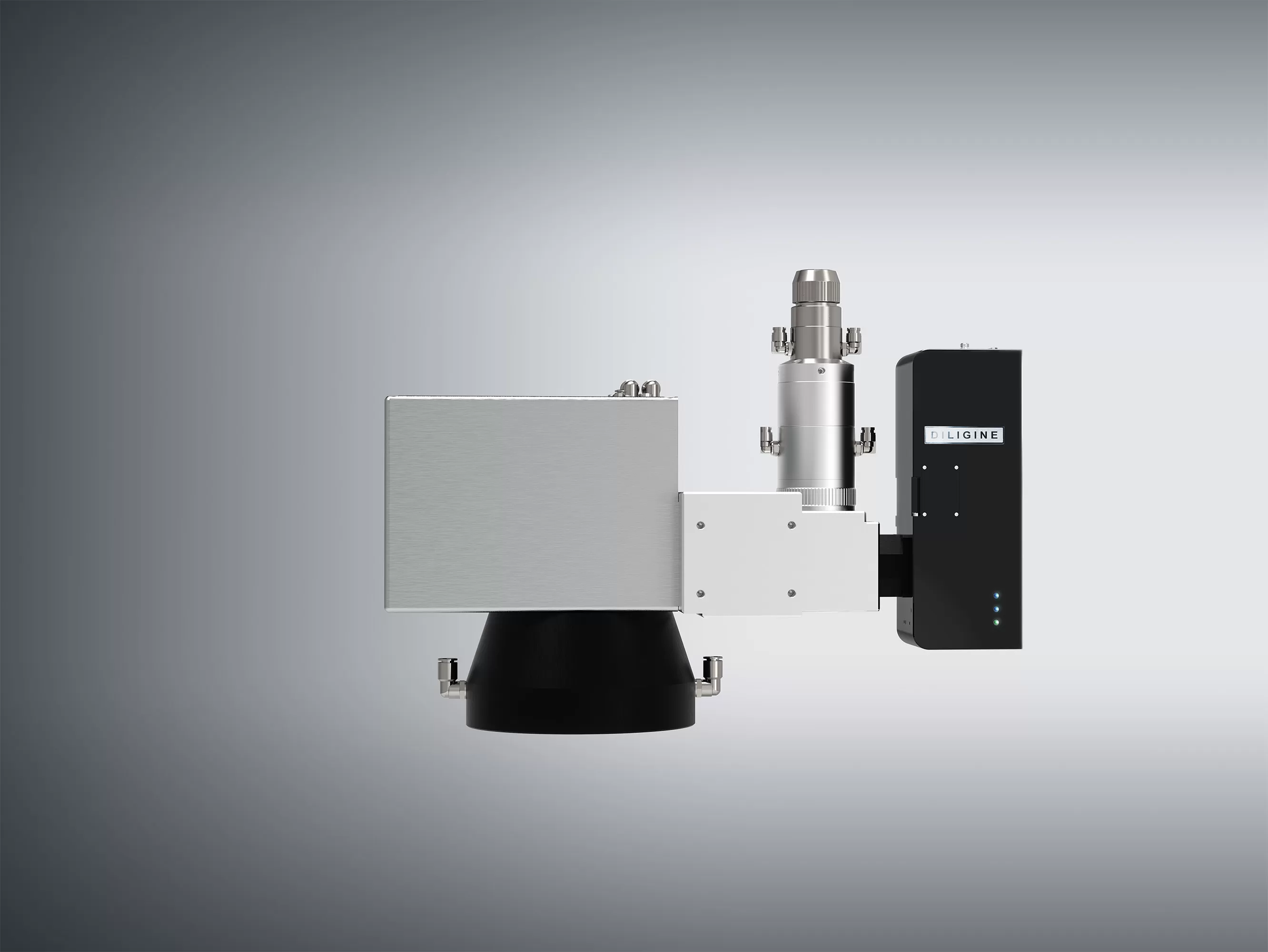

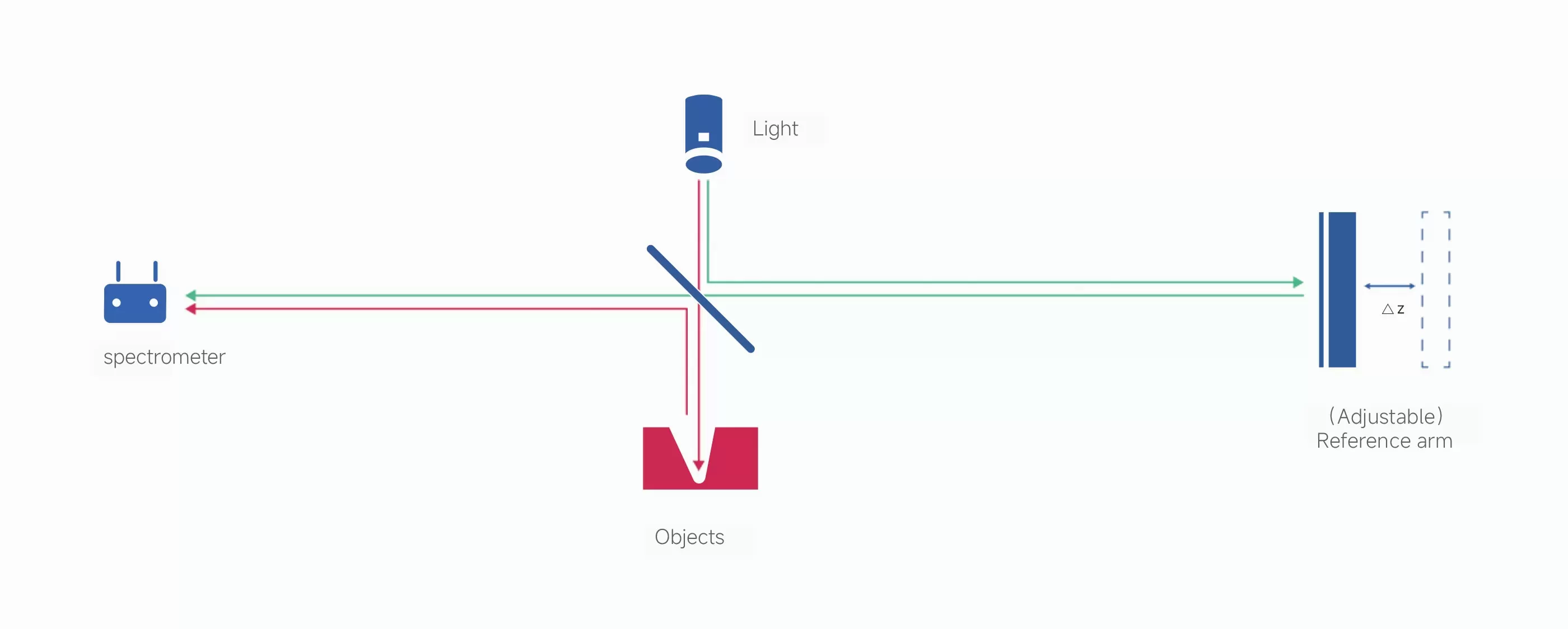

レーザ溶込み深さ測定システム（WDM）は、レーザ溶接向けのインライン検査システムです。レーザ溶接プロセス中に光コヒーレンストモグラフィ（OCT）の距離測定機能を利用し、ワークからの測定信号と参照信号を比較することで、キーホール深さおよび溶込み深さに関する情報を取得します。取得したデータを抽出・解析し、深さ判定に活用します。
溶接中にリアルタイムで検査し、
溶込み深さの異常を早期に発見
溶接品質を全工程でカバー
溶接前のシームトラッキング
溶接中の溶込み深さ測定
溶接後のビード形状検査
高い安定性
溶接時の散乱光の影響を低減
さまざまな材料に対応
キーホール深さを直接測定
高速・高精度測定
非破壊・リアルタイム測定
即時フィードバック
µm級分解能

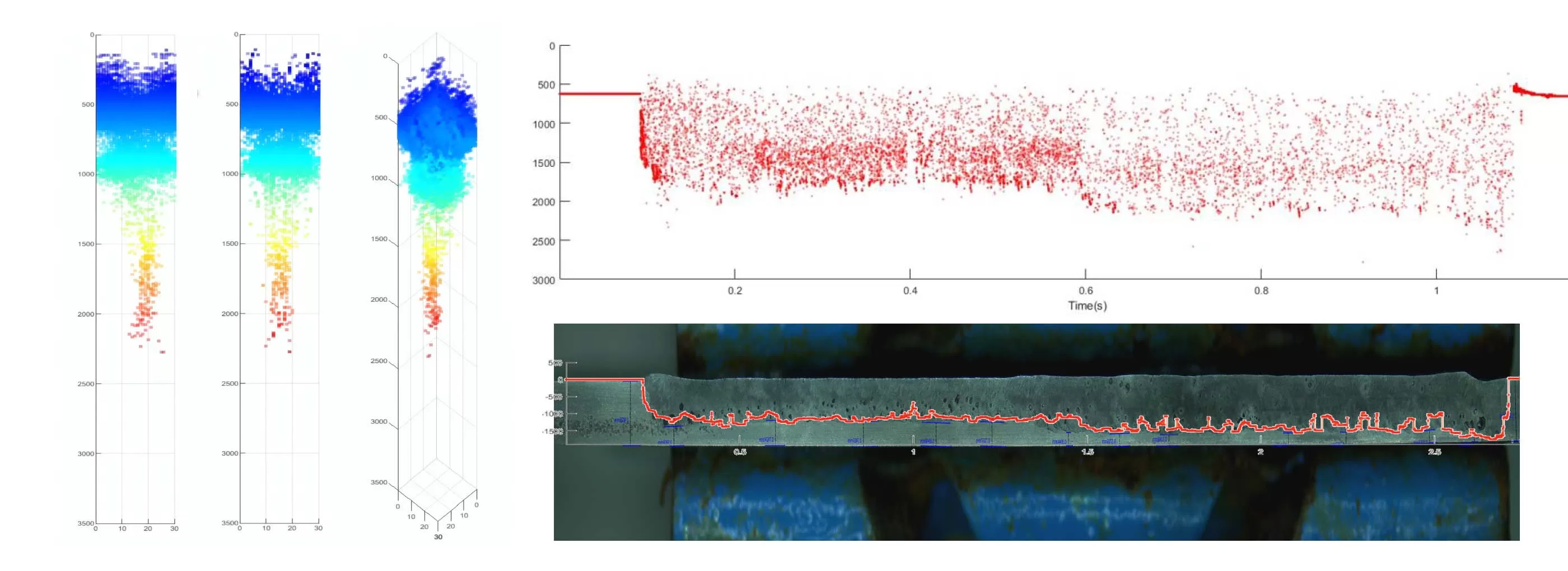

WDM応用事例
パラメータ説明
|
中心波長
|
840 nm
|
|
測定範囲
|
3 mm/9 mm（その他の範囲はカスタマイズ対応）
|
| 縦方向分解能 | 8 μm/15 μm |
| サンプリング周波数 | 最大250 kHz |
| スポットサイズ |
50 μm
|
| 定格出力 | 500 W |
|
センサ外形寸法（W x L x H）
|
130 mm × 110 mm × 303 mm |
| 質量 | 4.2 kg（冷却水を含む） |
|
信号収集コントローラ外形寸法（W x D x H）
|
482 mm × 334 mm × 176 mm |
| 対応OS | Windows 10 |
| 溶込み深さ測定スキャナ対応 | 固定カメラポート対応 |
| 外部通信 |
TCP/IP、I/O
|
| 動作周囲温度 | +10℃～+45℃ |
| 相対湿度 | 80%RH以下（結露なきこと） |
| 保護構造 |
IP50
|
| 参照アーム調整 | 電動調整式、最大100 mmまで調整可能。2段階ファイバ長調整機構搭載 |
| 溶込み深さ測定精度 | 総溶込み深さの10%以内 |
*絶対精度はプロセス条件に基づく評価が必要です。
