積層造形プロセスをリアルタイムにモニタリング:

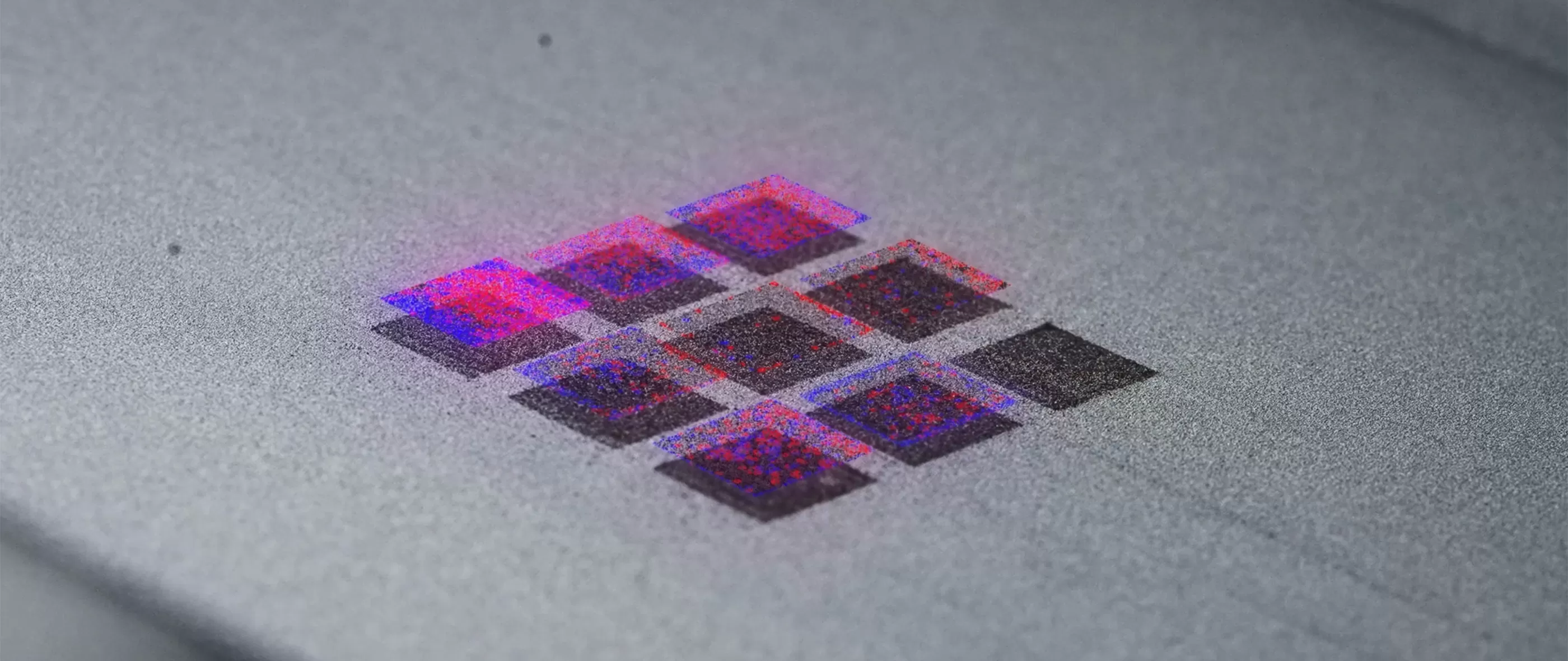

異常領域を可視化

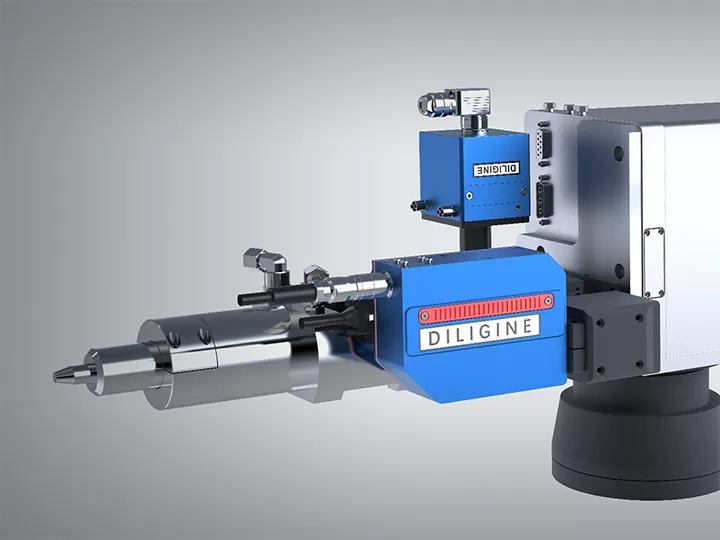

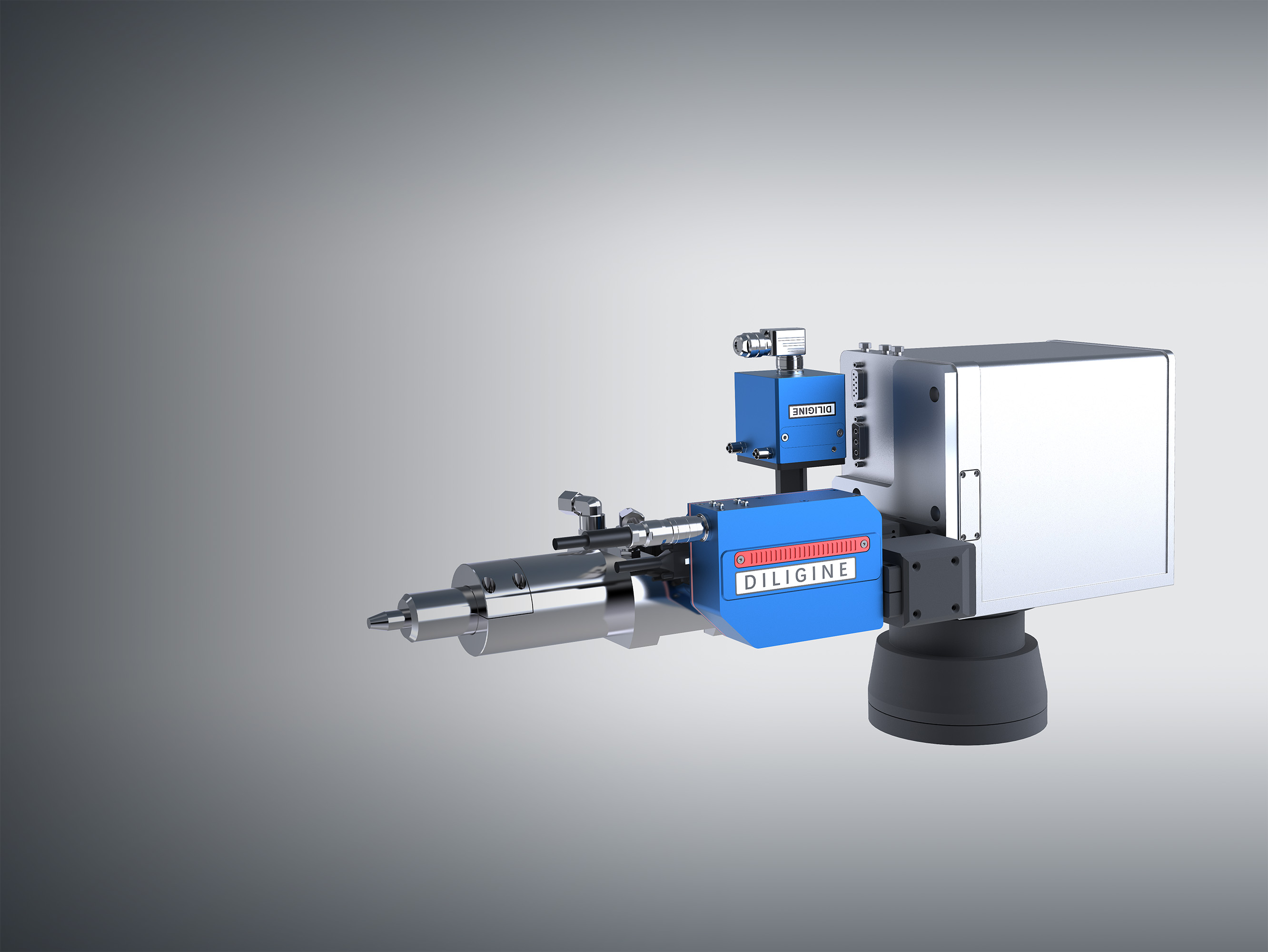

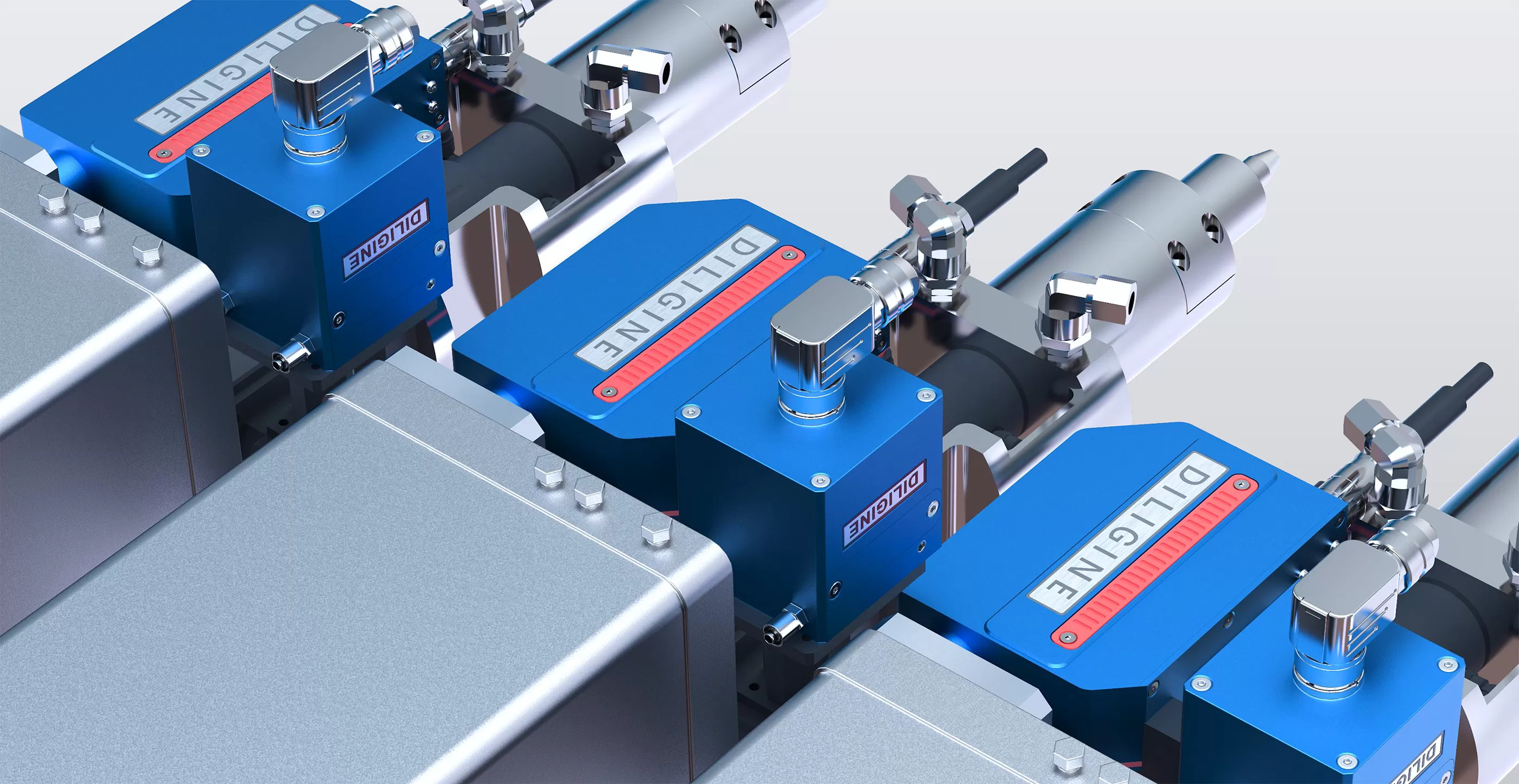

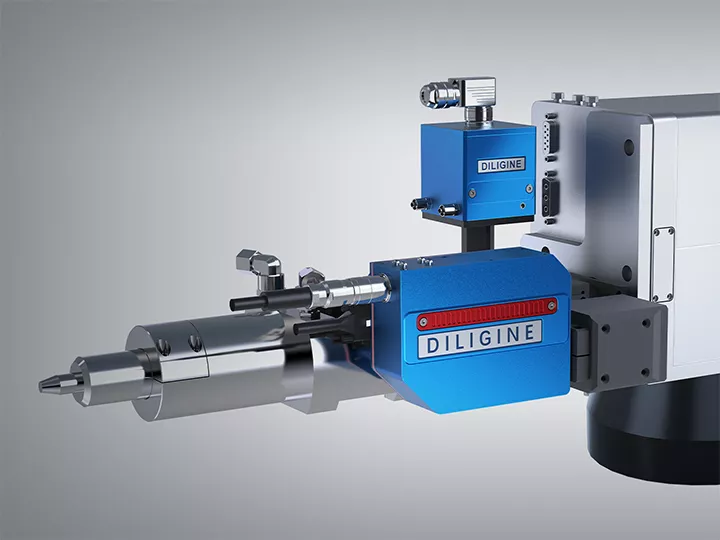

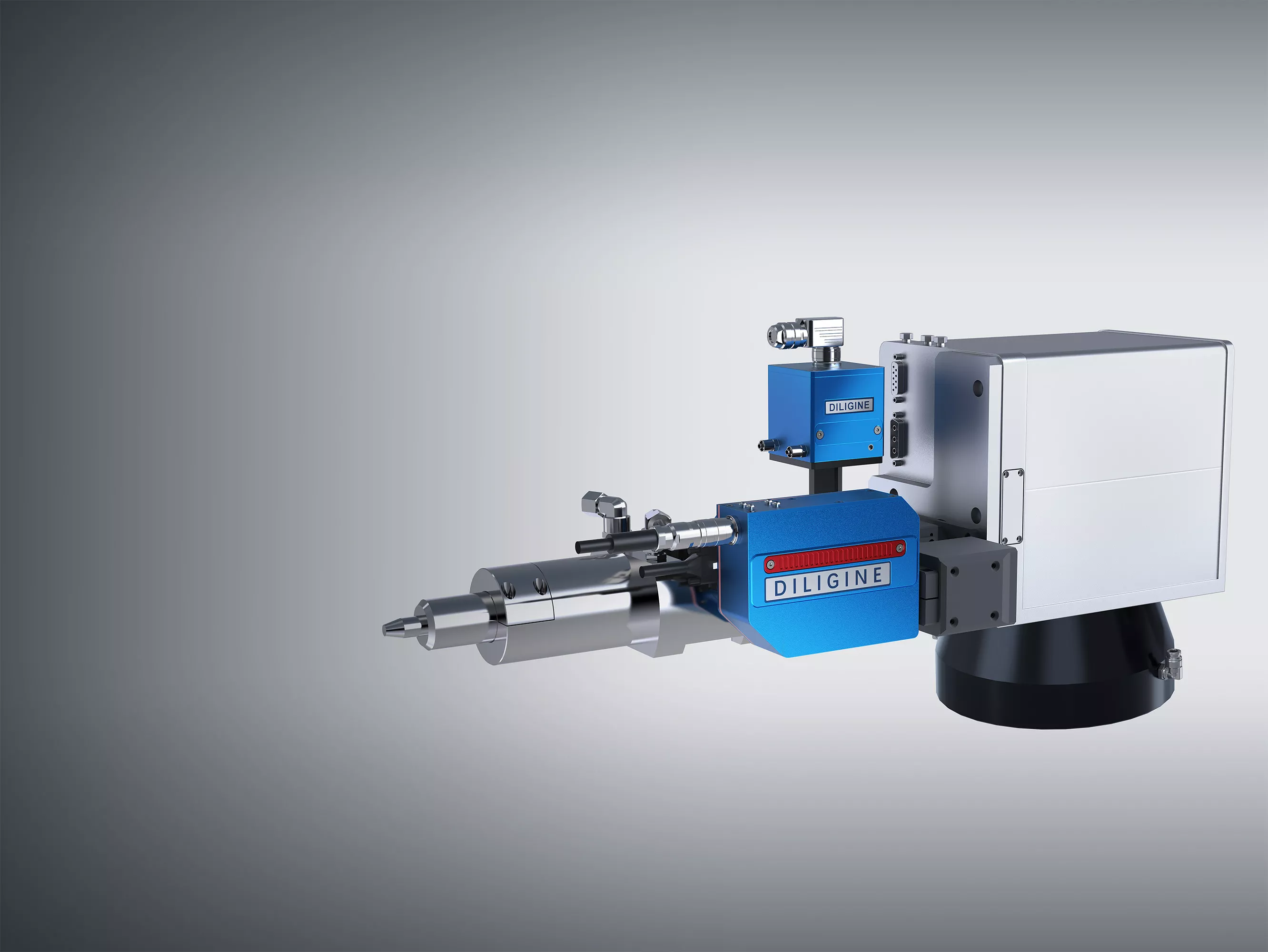

積層造形プロセスモニタリングシステム(AMM)は、レーザ積層造形におけるプロセス監視の課題に対応するため、ディリジンが開発した新製品です。同軸センサにより、造形中のレーザエネルギー、金属蒸気、反射レーザ光、溶融池からの放射光をリアルタイムに監視します。基準データと適応アルゴリズムを活用してプロセス状態を診断し、造形部品上の異常領域を可視化します。これにより、積層造形プロセスにおける欠陥検出と品質トレーサビリティに対応します。

複数信号のオンライン取得:

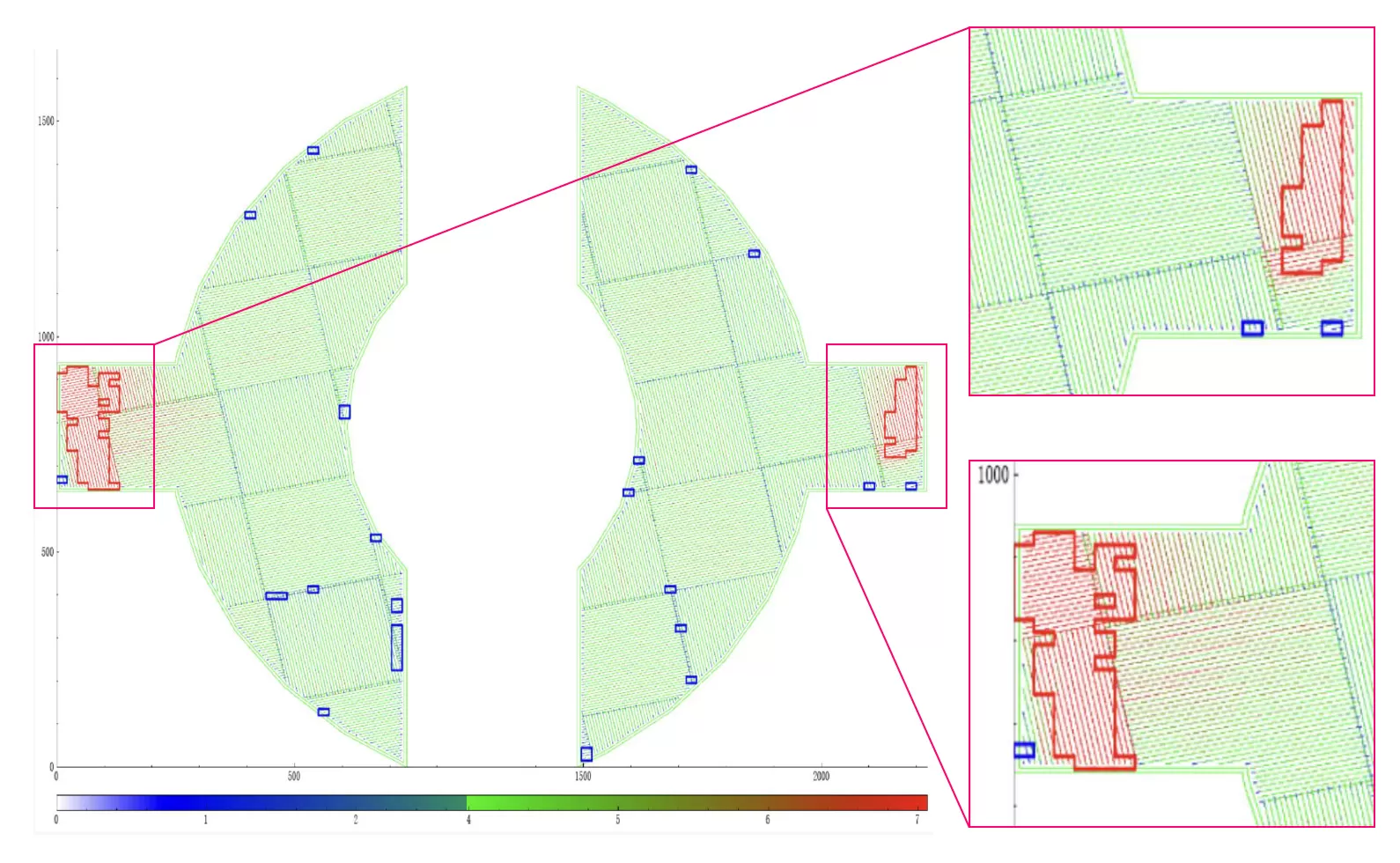

欠陥位置を高精度に特定

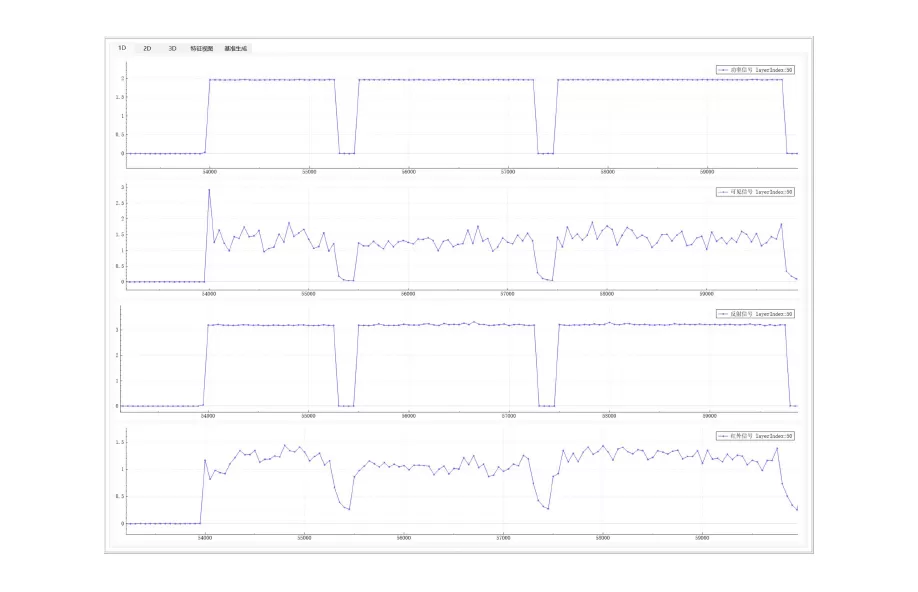

複数信号のオンライン取得
複数信号のオンライン取得

複数データのオンライン解析

複数信号の独立解析

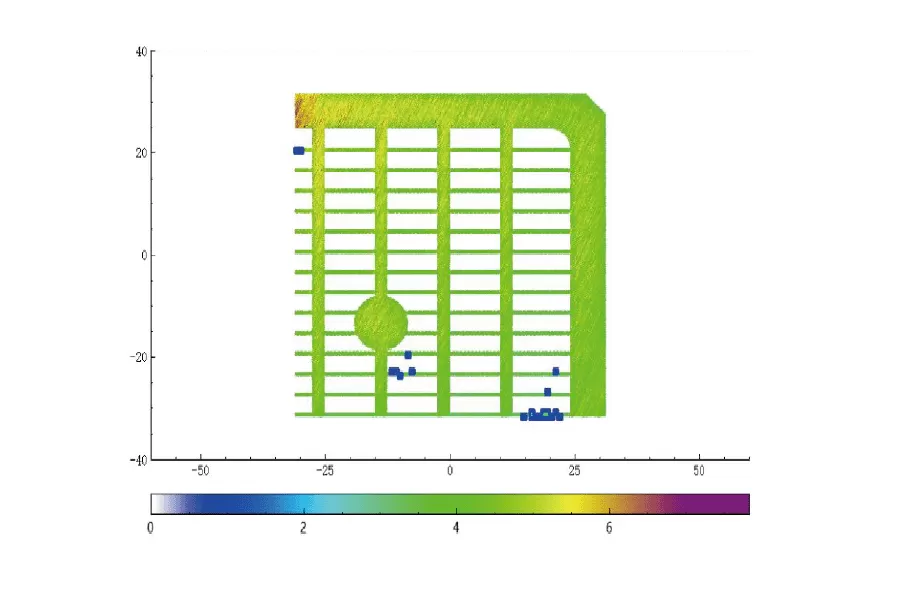

品質レポート生成
品質レポート生成

履歴データを詳細に解析

品質レポートを生成

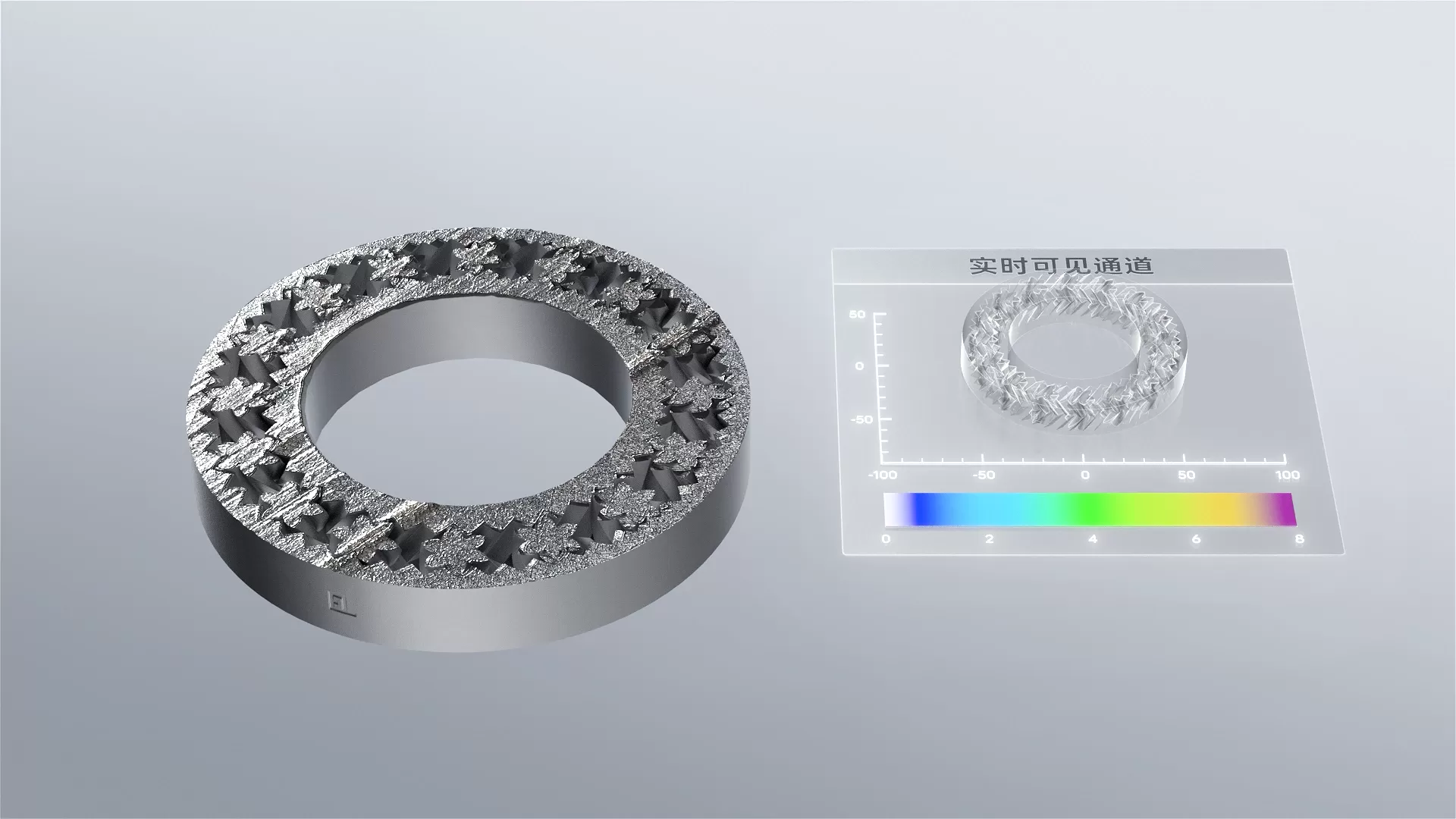

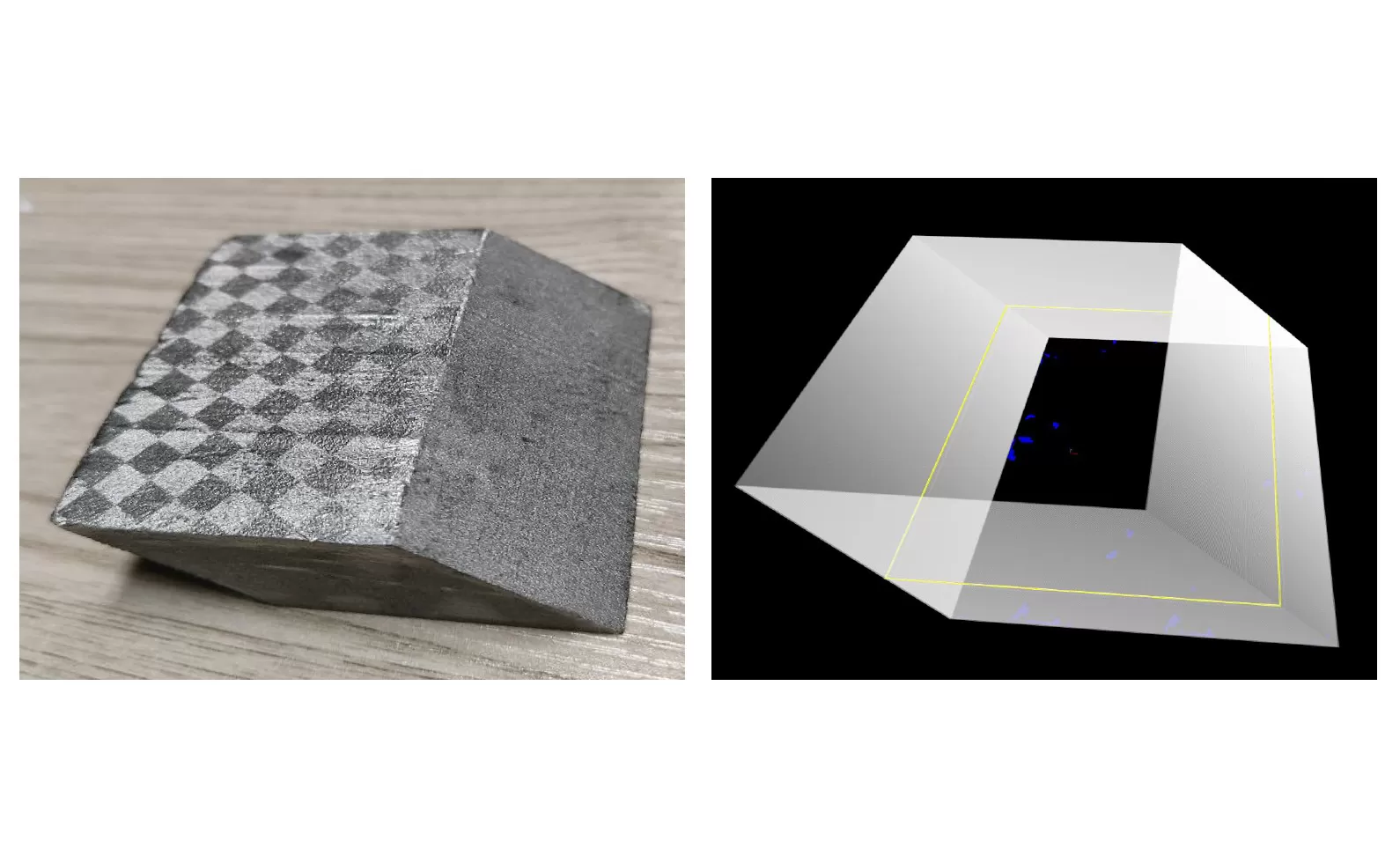

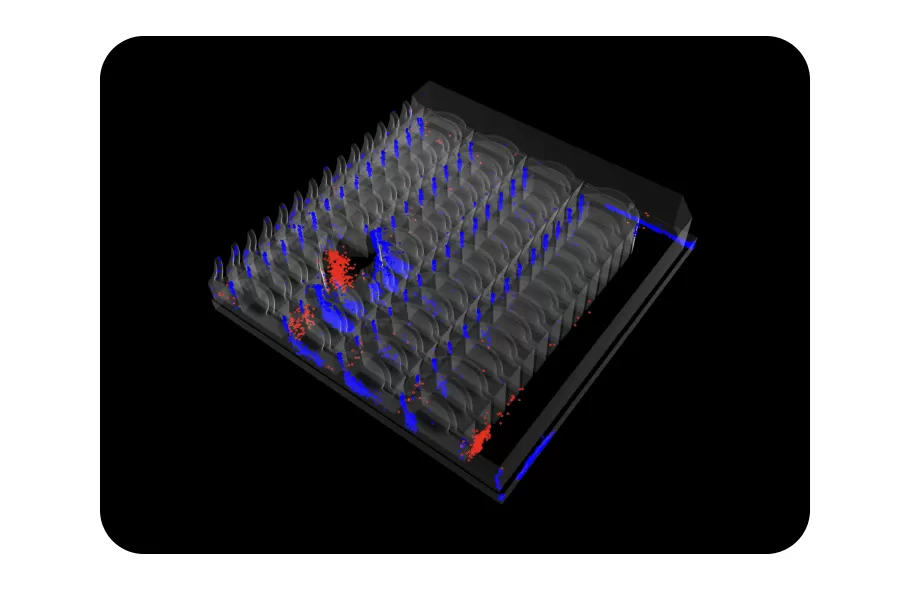

3D可視化
3D可視化

1D信号、2Dマップ、3D可視化によりデータを表示します。

100 µmレベルで、造形プロセス全体のモニタリングと記録に対応します。

より安定したプロセスパラメータの確立を支援します。

大容量データと高い演算処理能力 長時間の安定稼働に対応 安定したプロセス条件の特定
サンプリング周波数:200 kHz 最小検出単位:100 µm
長時間の加工プロセスに対応
安定したプロセスパラメータを迅速に特定

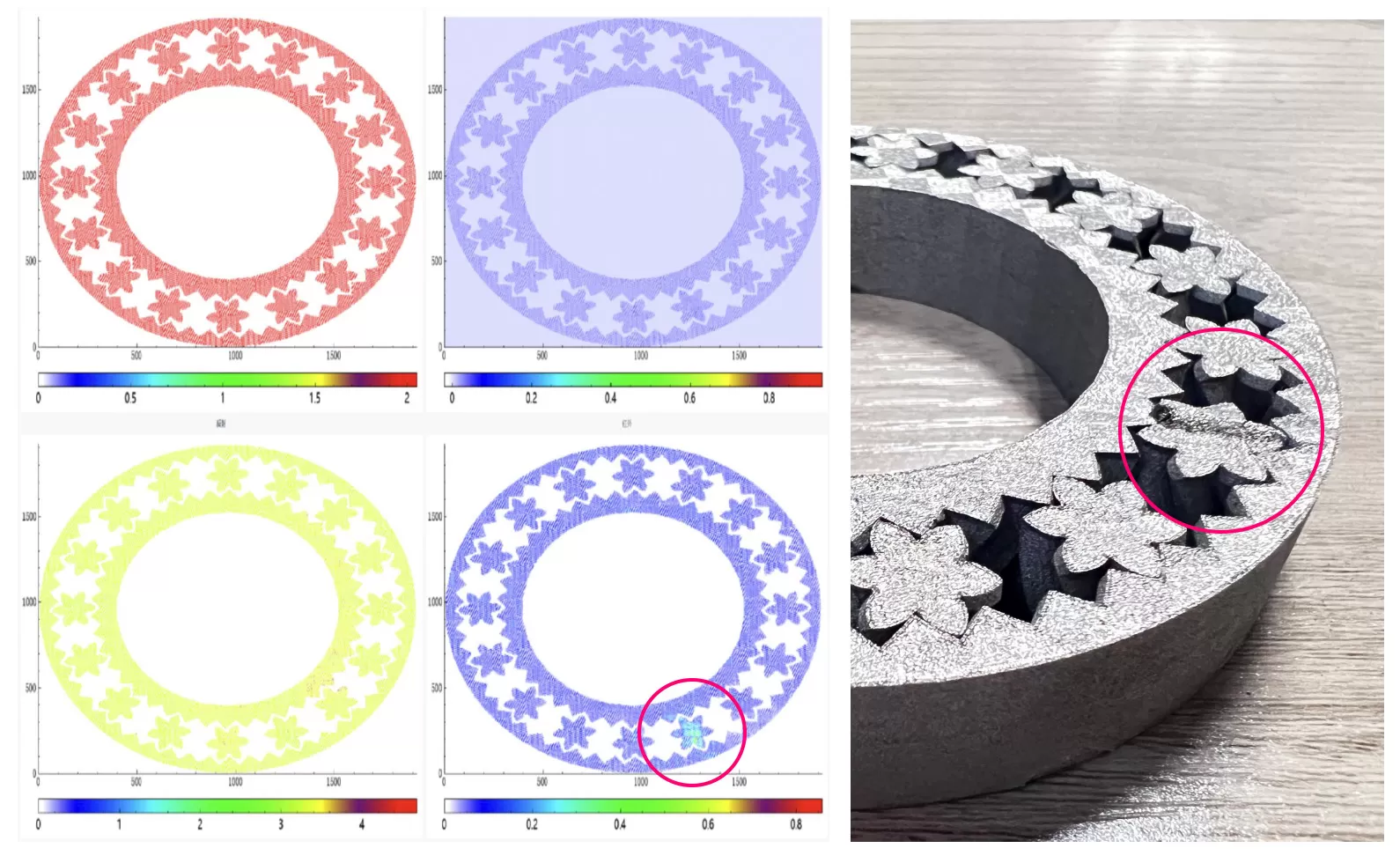

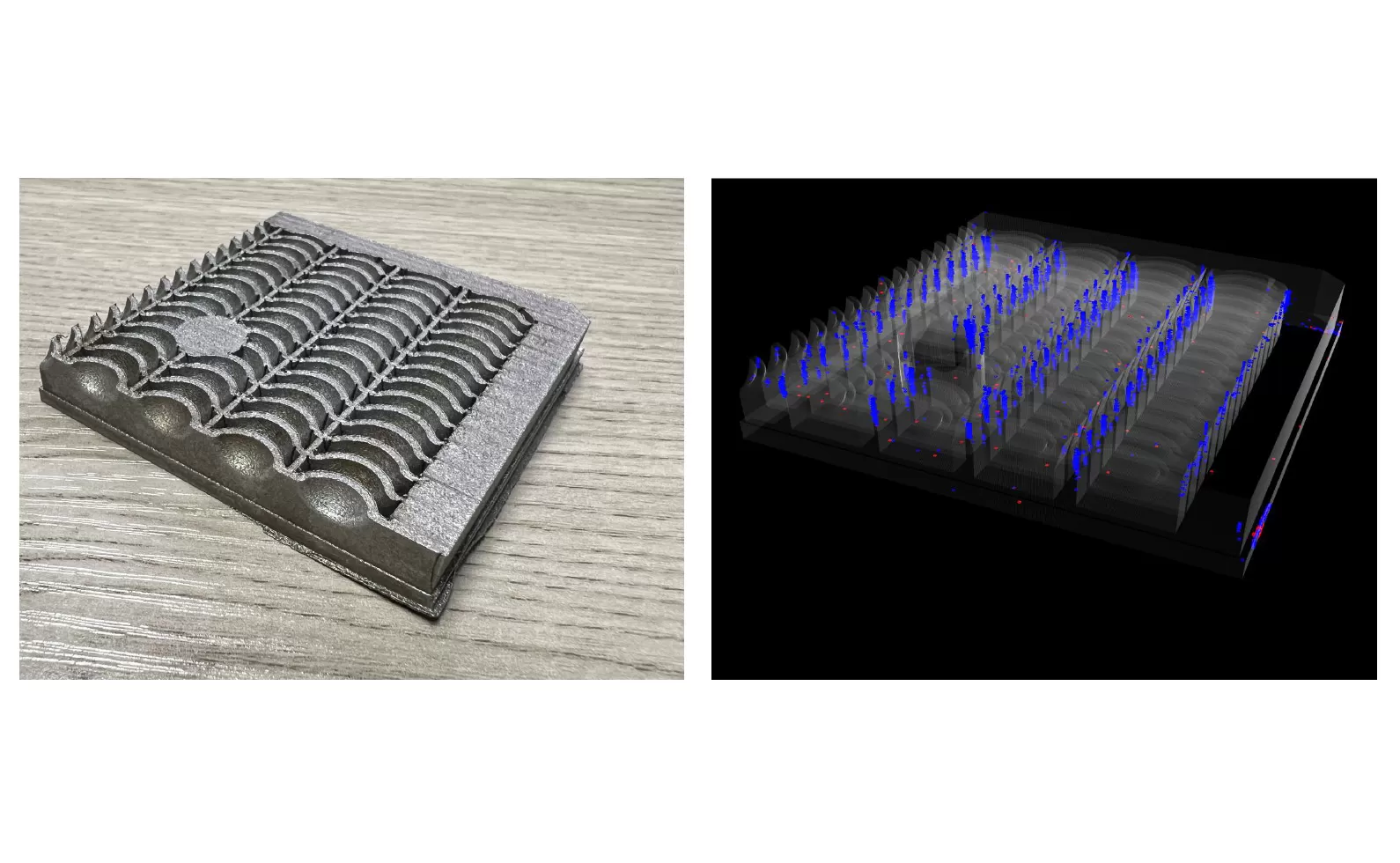

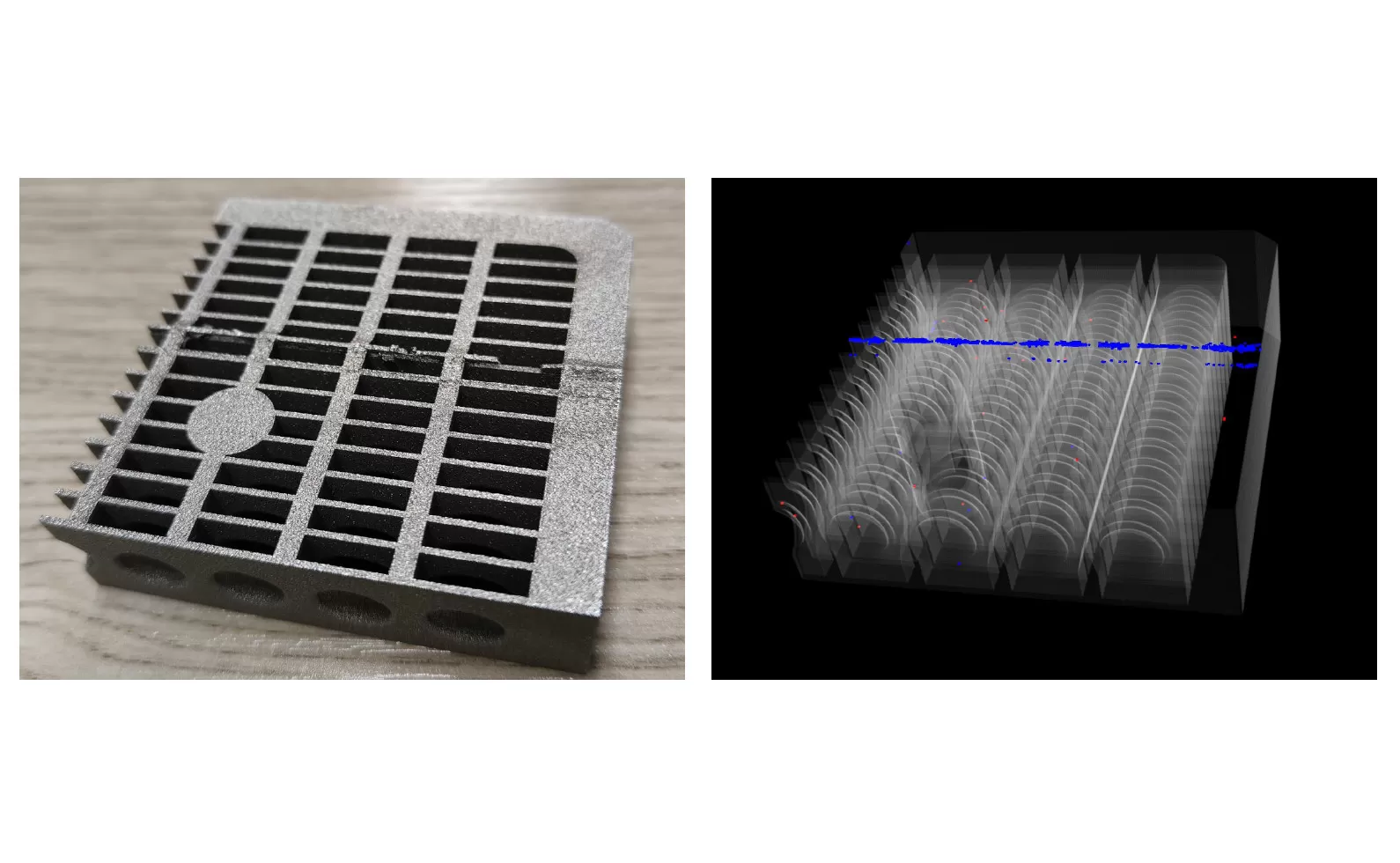

積層造形における欠陥検出事例:

  • 溶融池の不安定化
  • 局所的な膨れ欠陥
  • 未溶融欠陥
  • 小型エッジ反り欠陥
  • リコータ損傷による欠陥
*以上は完全には挙げていませんが、より多くのタイプはお問い合わせください

パラメータ説明

適用分野 航空宇宙、医療、金型産業など
対応材料 ステンレス鋼(SUS)、銅合金、アルミニウム合金 、チタン合金など
サンプリング周波数 最大200 kHz × 4チャンネル
検出波長範囲 400 nm~1800 nm
マルチ光学センサ 金属蒸気、レーザ反射光、溶融池放射、レーザ出力
検出可能な欠陥 サポート構造不良、膨れ、反り、過加熱、溶融不良、レーザ出力異常など
