10 µm級の同軸測定

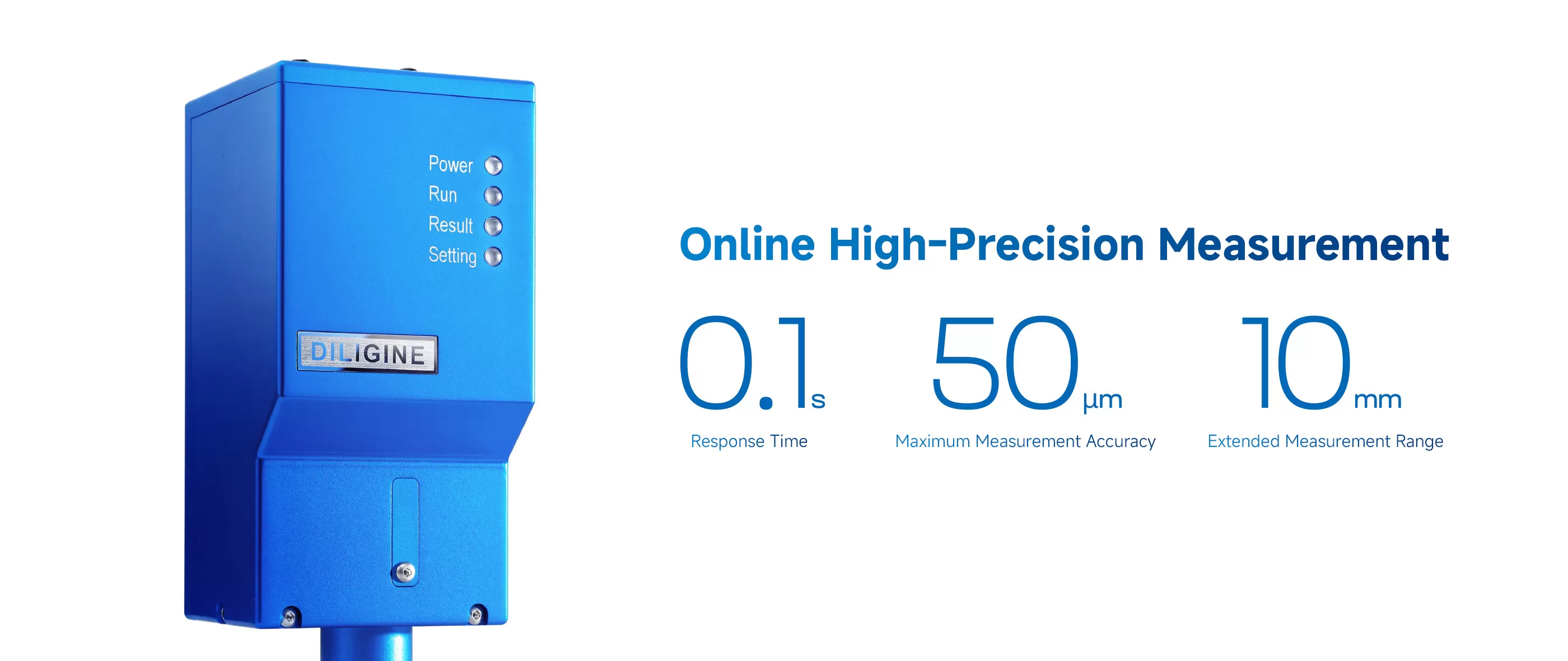

レーザ焦点測定センサ

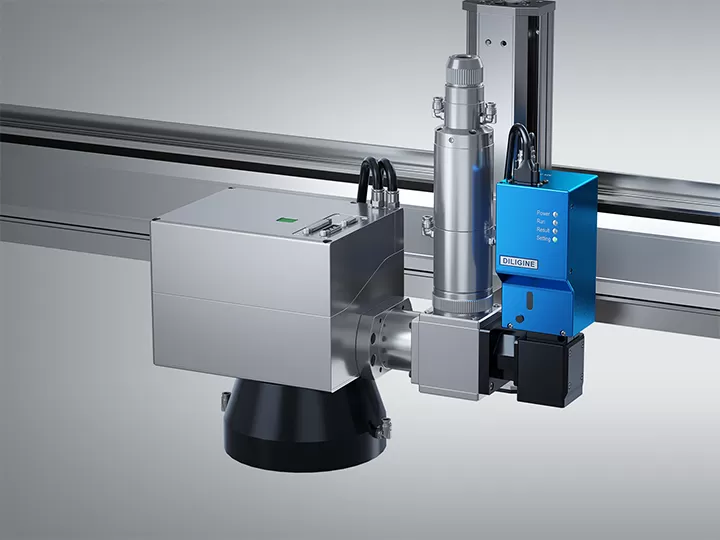

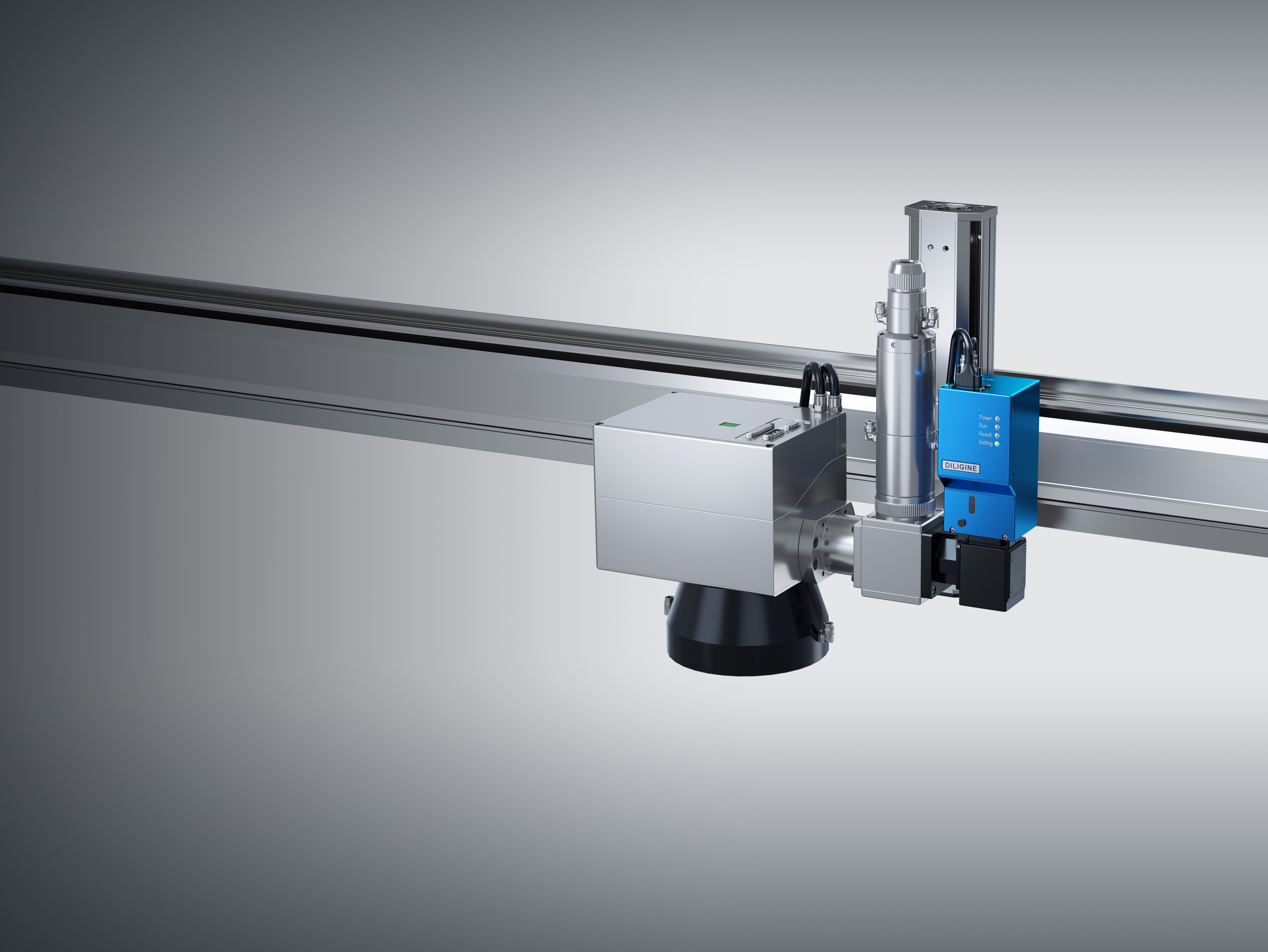

レーザ焦点測定センサ（LFS）は、µm級の同軸式焦点測定センサです。高い測定精度、広い測定レンジ、リアルタイムフィードバックに対応し、溶接時の焦点位置に高い安定性が求められる工程に、有効な測定ソリューションを提供します。さらに、レーザ溶接欠陥検出システム（WDD）と組み合わせることで、製品品質とプロセス安定性の確保を全方位から支援します。

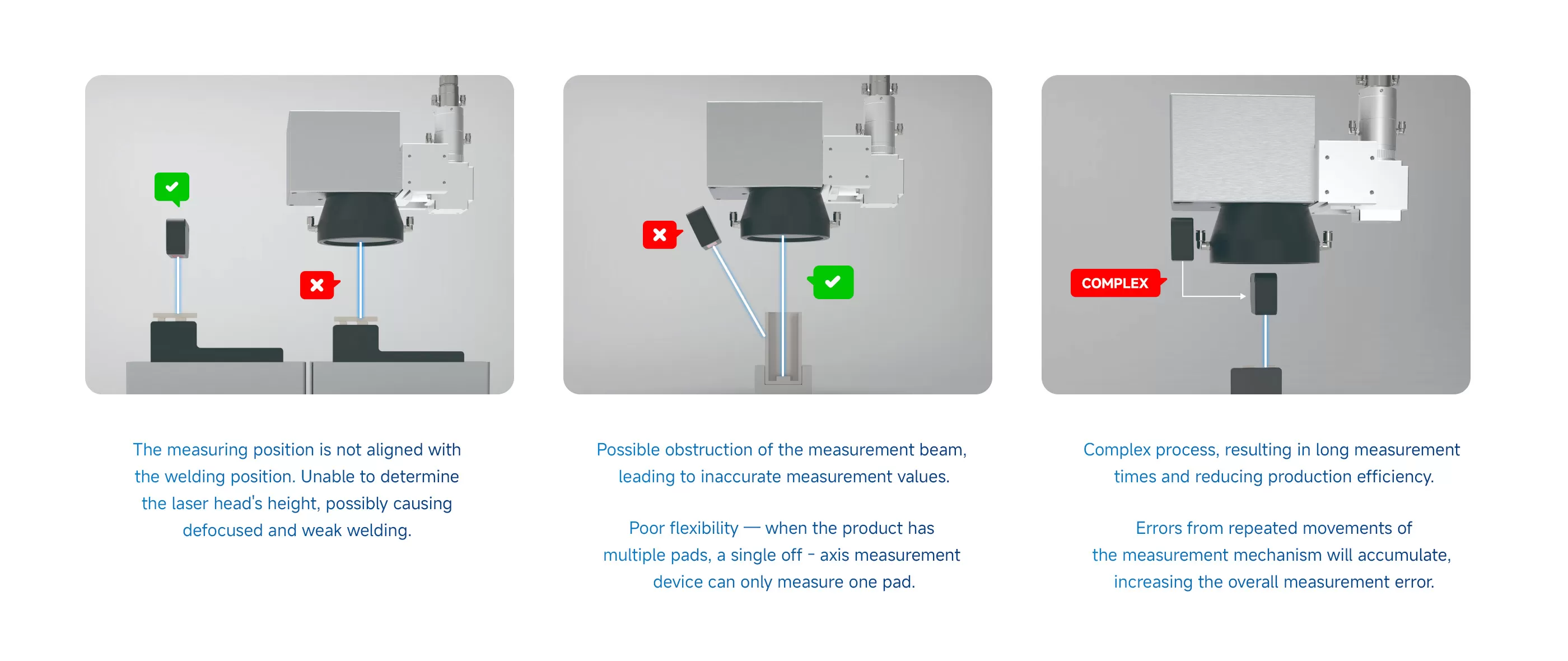

従来の焦点検出では、
わずかな精度差が課題になります。
LFSの優位性
同軸測定により、
同軸測定により、
焦点ずれを高感度に検出します。
遮蔽物の影響を受けにくい
オフアクシス光路が遮られるリスクを回避
銅ノズル越しの測定が可能で、治具による遮蔽の影響を低減
レーザヘッド・ワークの移動不要
生産タクトへの影響を低減
加工効率向上
リアルタイムフィードバックによる高精度測定
同軸測定により、
焦点ずれを高感度に検出します。

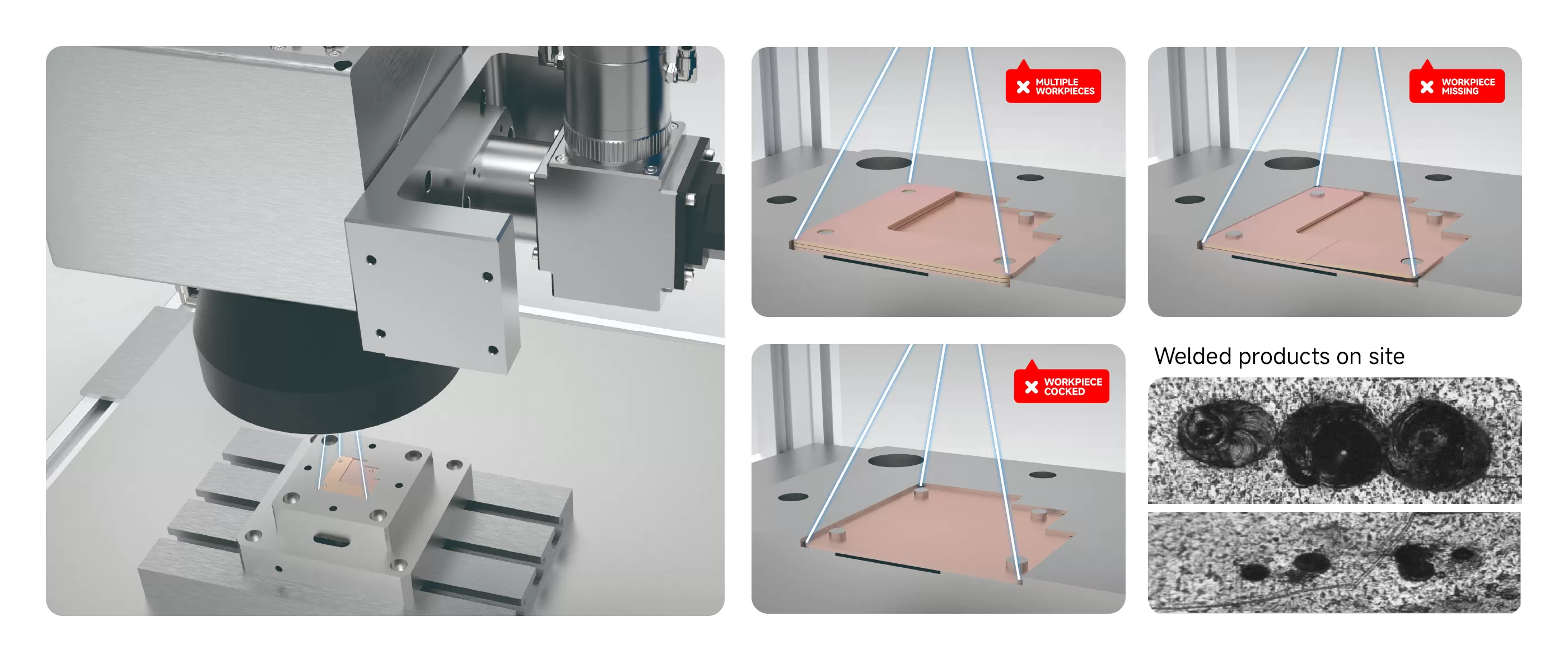

コネクタ溶接

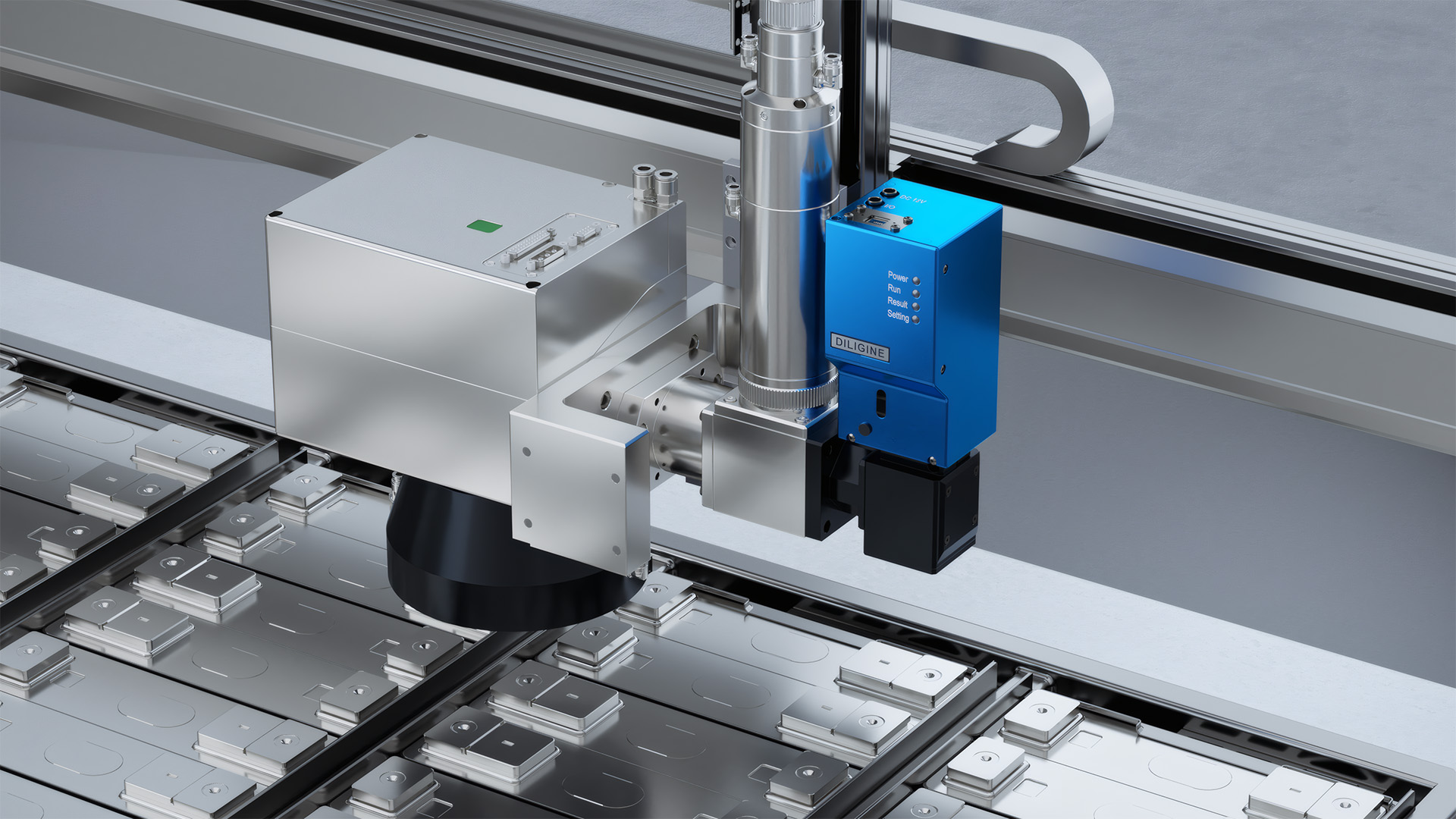

バスバー溶接
複数の溶接エリアを同時かつ個別にモニタリングし、焦点位置のずれに影響する各種状態を識別することで、安定した高速検出に対応します。

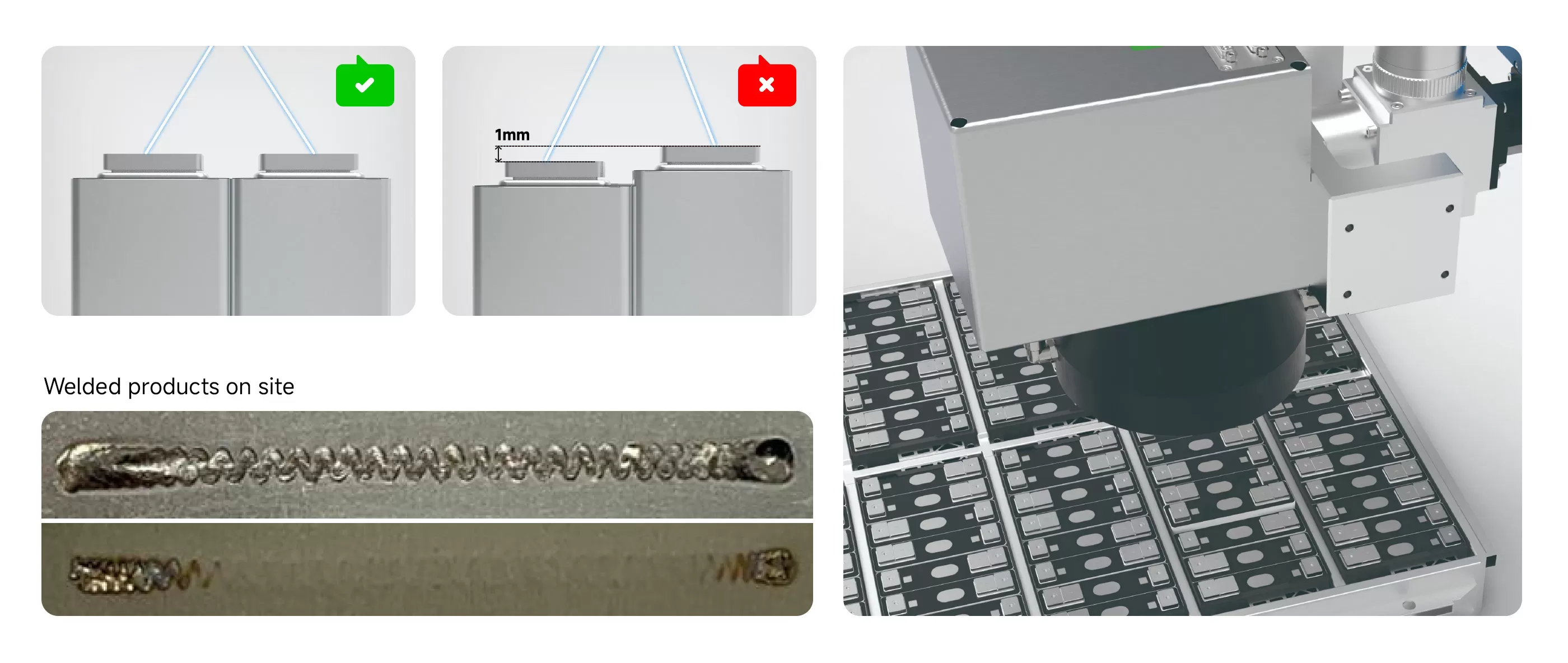

指定した2点の高さを測定し、2点間の高低差を検出します。さらに、対象物全体の高さ変動も同時に測定でき、安定した高速検出に対応します。
パラメータ説明
| 応答時間 |
100 ms以下（1回の測定時間：約15 ms）
|
|
測定精度
|
最大50 μm※1
|
| 測定距離 | レーザヘッドの焦点距離による |
|
測定範囲
|
10 mm以上※2
|
| 光源 |
940 nm
|
| 統合オプション | SDK提供可 |
| 通信プロトコル | TCP/IP、アナログ、I/O |
| インターフェース | I/O、100 Mbps/1 Gbps Ethernet、AO |
| 電源 |
±12V
|
| 保護構造 |
IP50
|
| 動作周囲温度 |
+5℃～+55℃
|
| 相対湿度 |
90%RH未満
|
※ ワークの表面粗さおよびレーザヘッドの焦点距離により変動します。
※ 集光レンズの焦点距離によります。
※ 使用前に15分間のウォームアップが必要です。
※ 集光レンズの焦点距離によります。
※ 使用前に15分間のウォームアップが必要です。
